Making of "Inglourious Bastard"

[Glückspilz]

X



Edited October 15, 2025 by Glückspilz

[Glückspilz]

Um mich zum Thema Design  wieder einzunorden schaue ich mir gelegentlich die Seite von Oberdan Bezzi an...

https://oberdanbezzi.artstation.com/

[Glückspilz]

Einige Anläufe "so nebenbei" hatte ich ja schon durch...

Erst mal Abdeckungen einfach so...

Der erste Versuch die Tankform mit zu verplanen....





Nächster Anlauf....

Und wie schonmal gezeigt mit Apriliaauspuff  Formstück...

Auch nicht der Weisheit letzter Schluß, das Formstück ist so ungünstig das es letztendlich wohl

"irgendwo reinlaminiert" werden muss....

Geformte Bleche oder Rohrteile usw. kann mal auf jeden Fall nicht so einfach verbinden...🤔

Edited October 15, 2025 by Glückspilz

[Glückspilz]

Um sich hier nicht zu arg zu verrenken wurde eine definierte Grundplatte geplant auf die dann "experimentell" aufgesetzt werden kann..

Erst mal eine Kartonschablone um die Tankform abzutasten...



Die Tankecke darf in den Schnorchel, könnte später ein schönes Detail werden....





Edited October 15, 2025 by Glückspilz

[Glückspilz]

Da das Ganze zu weich ist auf 0,5er Alu Upgegradet...



Das Alu kann mann mit Blechschere oder sogar mit einer alten Haushaltschere zuschneiden...

Kantung dann freihand mit einer Winkelleiste...





Edited October 15, 2025 by Glückspilz

[Glückspilz]



Das dünne Alu lässt zu daß man die Platte mit Magneten an die Tankhaltertraverse  anhängt ...

so kann man die "Aufbauten" gleich mal anprobieren...



Überflüssiges Material ist ratzfatz weggeschnitten...

Unten wird noch  ein Tunnel für das Rahmenrohr gebraucht...

Edited October 15, 2025 by Glückspilz

[Glückspilz]

Der Tunnel war der Todesstoss für die Aluversion; am Mopped war das zu flexi..

Am Werkzeugschrank aber noch ein Probelauf...

Die Grundplatte ist eine brauchbare Sache...



[Glückspilz]

Was anderes musste her:





Dann noch Lüftungsrohr, das hatten wir noch nicht....









[Benno]

Ausschließlich mit respektvollen & positiven Vibes gemeint:

[Glückspilz]

Oh, Mister Hanky hat wohl Fieber....und das kurz vor der Adventszeit....



Edited October 15, 2025 by Glückspilz

[Glückspilz]

"Experimentierplatte" gekantet....Wie immer mit Schraubstock und Bello...

Probelauf:

Diese Bleche (bzw. deren zukünftige Evolution) werden den Tank mit dem Rahmen verbinden...

Paar Magnete hängen schon drauf...



Platte drauf...

Ausklinkung übertragen...



5 Minuten später...



Passt.....







Edited October 17, 2025 by Glückspilz

[Glückspilz]

Löcher werden gebraucht....





Anprobe....

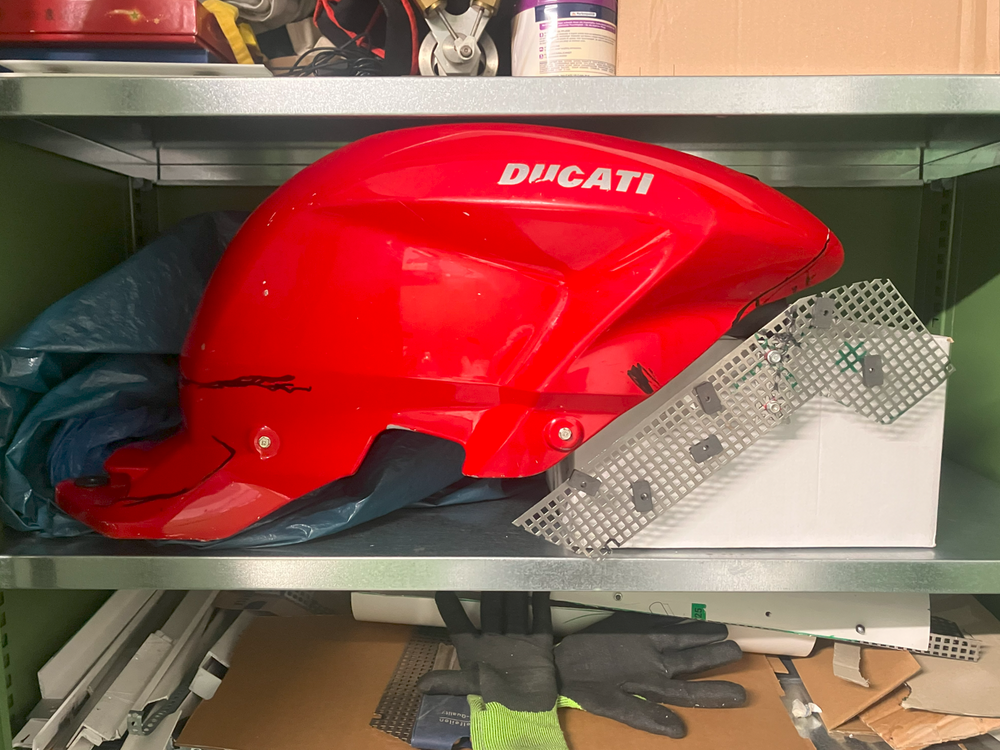

Ich arbeite jetzt im Werkzeugschrank um auf Augenhöhe zu sein ...

Erste Anprobe, die Magnete tragen das Locker...

"hinten" erstmal ungekürzt; bei Nachschubbedarf wegen "Fehlversuch vorne" wird einfach weiter ausgeklinkt und hochgeschoben...

Praktisch wie in der Heißklebepistole..

Alte "Boardmarker" zum spielen und "Wisch und Weg"...

Erstmal gut soweit, die "technischen Rahmenbedingungen" sind schonmal erfüllt...

Beim Spielen mit Formen will ich nicht zwischendurch noch mechanisches Gefrickel haben...

Das eckige Trägerblechgitter stört  bestimmt die optischen Eindrücken  wenn die Hülle Ihre ersten Formen erhält...

Also Erstmal beliebig abgerundet, damit nicht so "technisch " ausssieht...





Das soll keine "tolle Formenidee" sein sondern einfach nur ein lockerer Einstieg zum warmlaufen...

Jetzt wird ernst:

Die Spiele sind eröffnet!





Edited October 17, 2025 by Glückspilz

[endiduc]

Am 4.7.2024 um 10:45 schrieb rocco216:

Sieht schick aus das Schätzchen 👌.

Gibt's Dir viel Mühe mit den Stopfen und so 👍  , aber kürze bitte mal die Kennzeichenschrauben 👀 .

Gruß E. 😉

und natürlich gehören da Hutmuttern dazu

[Glückspilz]

Die Kanonenrohroptik ist natürlich Mist....

Ich will das V-förmig und das es hinten am Knieschluß ganz flach ist...

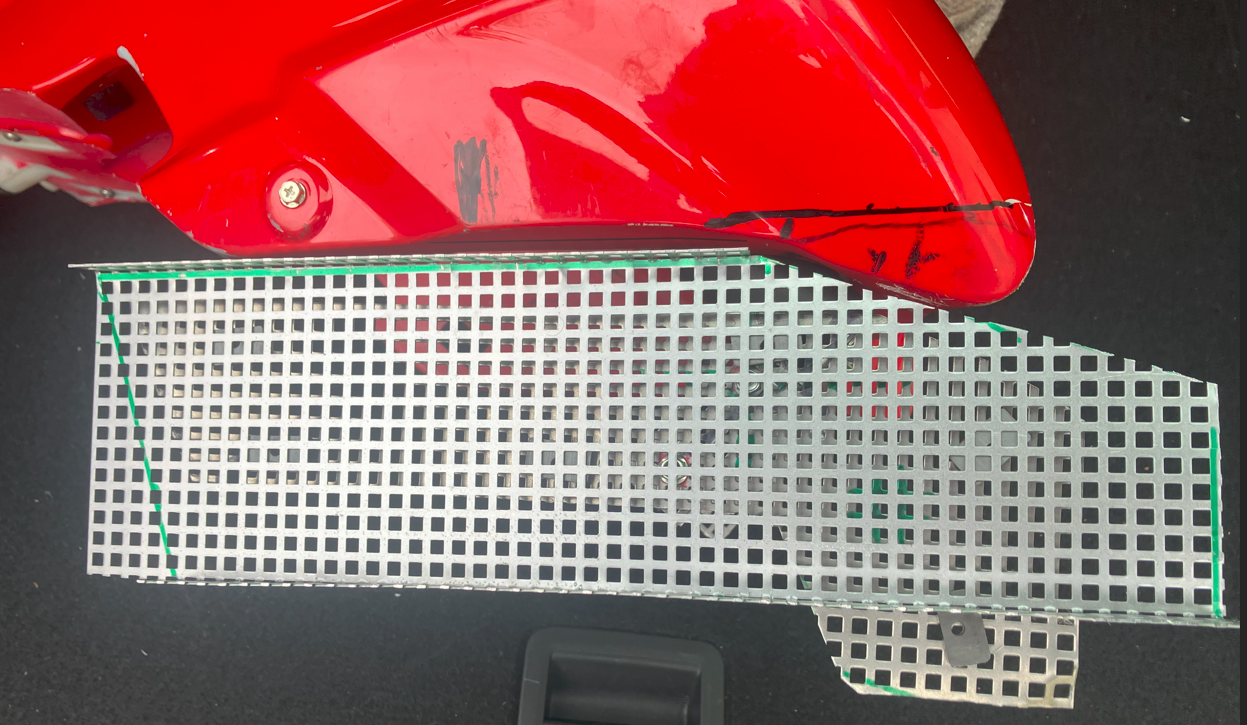

Neue Schablone für den Trägerboden...

Kanten...

Alten Trägerboden geglättet...



Einmal schräg gekantet...



[Glückspilz]

Gleich mal angeheftet...

Die hintere Abschrägung wieder neu von der schwarzen Blende übernommen...

Noch ne Ecke weg....

Zweite Kantung und dann Anprobe...



Passt....

Übertragung auf "das Rohr"...

Zentrierung hoch runter links rechts nach Augenmaß...

Am roten Pfeil muss ich 5 mm niedriger sein wie am grünen Pfeil wei der obere Schenkel ja gekürzt ist...

Am hinteren schmalen Bereich wirds dann auch mittig....



Edited October 23, 2025 by Glückspilz

[Glückspilz]

Das Teil angefügt, hat auch gepasst...(ohne Bild)

Aber: Entlang der hellblauen Linie war das mir zu Schräg, Konzeptänderung auf "grüne Linie"..



Mit einigen Anläufen konnte ein neues Halbrohr gut angepasst werden....

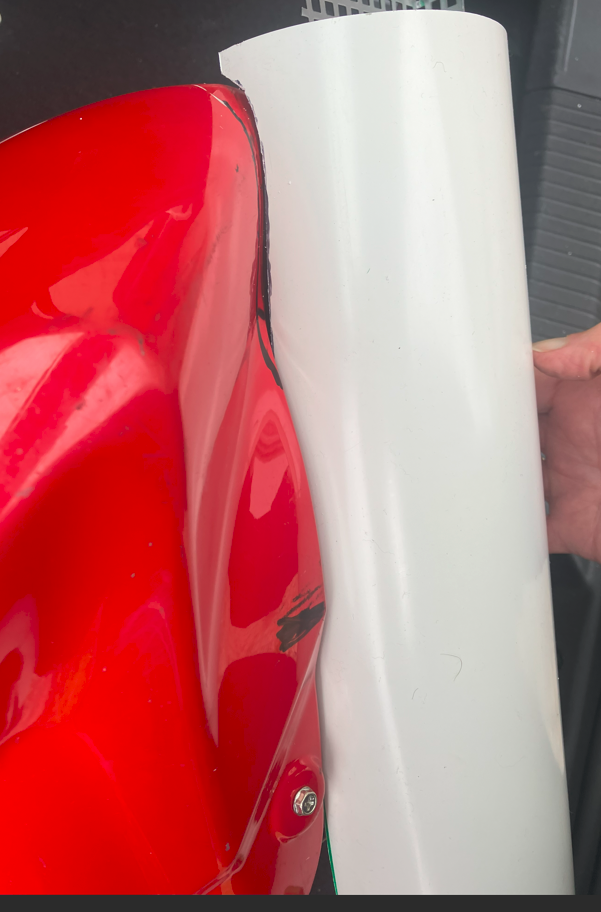

Immer noch aus einem Stück, die PVC Halbschablone lässt sich auch gut auf ein "halbes" 150er Alurohr übertragen..

Vorne erstmal viel Überstand; war ja noch nicht Thema...

Trotzdem mal mit Gitter gespielt....

Um nicht nur auf eine Lösung fixiert zu sein noch eine Alternative in "Eckig" wie sie an jeder "Brot und Butter 125er" dran ist...







Wohl einfacher auszuknobeln/zu planen/zu bemaßen aber aufwändiger Herzustellen ; Abkanten, dann sichtbare Nieten oder Schweißen....





Edited December 8, 2025 by Glückspilz

[Tieflader]

Ich weiß manchmal nicht wo oben oder unten ist🤣 ist das Teil vor oder nach nem Unfall...

Bezüglich design und modellieren von Treibgut. 😅

Hattest du nicht mal die Idee gehabt mit Clay zu arbeiten??

Das ist 10 mal effektiver als aufwendig mit Papp Schablone und Lochgitter zu arbeiten.

Den Ramair intake kannst du so nahtlos modellieren und verändern bis die gewünschte Optik erreicht ist.

Gefällt einem das nicht, klatscht man warmen Clay drauf.

Ich finde es immer wichtig das gesamte Objekt vor mir zu haben um Proportionen und Linienführung abzugleichen.

Weiterhin viel Erfolg... 👍🏻

[ma821]

Die Kombination macht‘s: grobe Lochblech-oder Hartschaum-Unterkonstruktion und dann 2cm Clay zum modellieren drauf. 👍
