Making of "Inglourious Bastard" ACHTUNG: Kann verstörende Bilder enthalten !

[Tieflader]

vor 42 Minuten schrieb renus:

"ACHTUNG: Kann verstörende Bilder enthalten !"

...geht doch hier noch, gab schon andere Zeiten:🤣😅🙈

...sorry bei der Vorlage🤭

und irgendwo sitzt ein weinendes Kind, was keine Bürostuhl Rückenlehne mehr hat😪

Hast du schon ein rollendes Chassie oder machst du das gestückelt? Was mich interessiert, Wenn du den Peter Löwenzahn Baukasten da zusammen hast in Sachen Formgebung, wie machst du daraus das fertige Teil?

Die Frage beschäftigt mich schon länger. Spachtelst du das alles und formst das ab?

Baust du Formen und Radien und baust das dann nach? Die Sachen sind ja Teilweise so verschraubt,das die durch Rahmen und Co gehen und schwer oder gar nicht mehr demontierbar sind.



Du bist auf jedenfall mein Leepu von London Garage🤩Ich hab immer gestaunt wie der aus ner alten Karre ein Designer Stück gezaubert hat, bzw habt ihr die gleiche Handschrift.... wir sind gespannt🍻





[Glückspilz]

Da wird nix gespachtelt oder so..."Gelb und Weiss" werden Alu; deshalb bin ich auch froh beim 150er "halben" Rundrohr bleiben zu können. Wird dann wohl auch gebürstet o.Ä., ich mag das...

Das wird alles ausgedrehmelt und die Kante ist im unsichtbarenbahren Bereich.

Dort reicht dann punktuell geschweisst statt geschraubt...

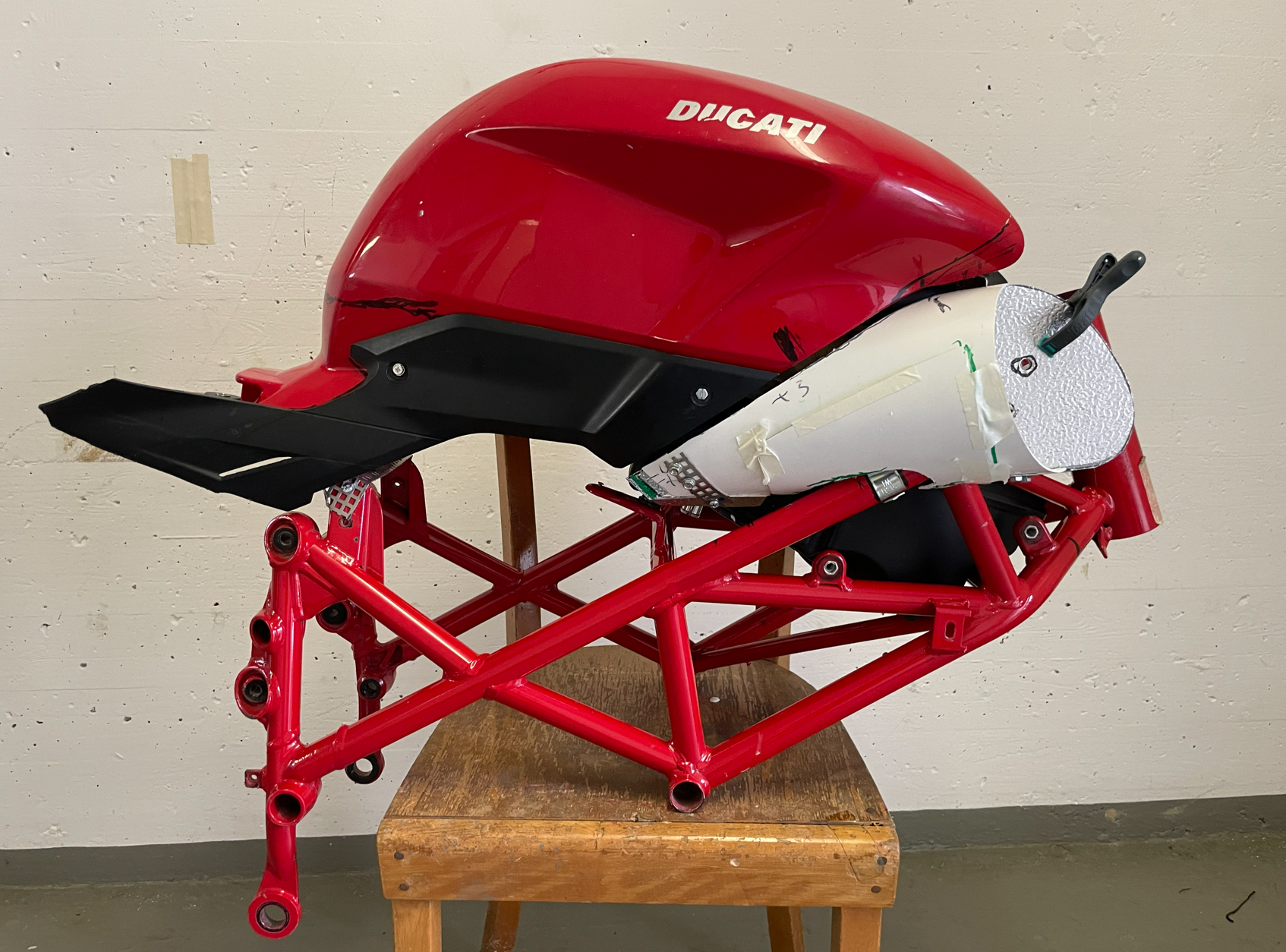

Ingesamt wird das ein "Conversion KIT" , das Mopped selbst wird erst gekauft wenn alle Teile feritig sind.

Ich bin da jetzt 3 Jahre dran, der Wertverlust auf dem Gebrauchtmarkt finanziert das locker mit was ich da mache...

(Alles Gebrauchtteile, incl Rahmen bis dato ca 1200 Euro)

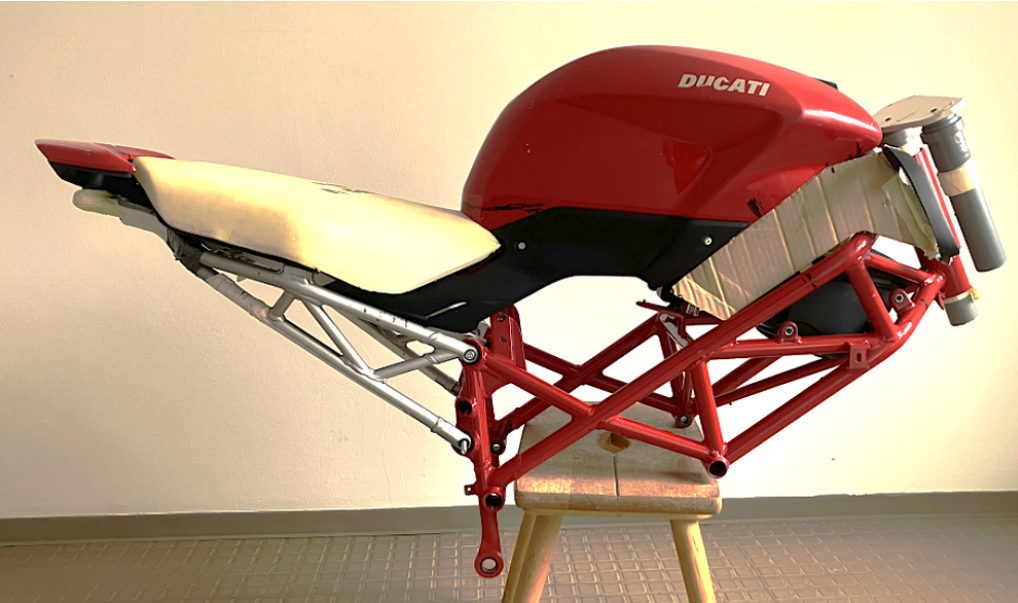

Die Tankneigung zum Hyperrahmen ist fix, ich treffe ja glücklicherweise passend hinten auf den Hyperserienrahmen mit angepasster  Hyperseriensitzbank....

Frühe Phase....(Geht hier ab Seite 3 los...)



[monstersiggi]

vor 39 Minuten schrieb Tieflader:

Du bist auf jedenfall mein Leepu von London Garage🤩Ich hab immer gestaunt wie der aus ner alten Karre ein Designer Stück gezaubert hat, bzw habt ihr die gleiche Handschrift.... wir sind gespannt🍻

🥰🥰🥰🤣

[Glückspilz]

x

Edited February 18 by Glückspilz

[Tieflader]

@Glückspilzwobei das nicht Leepu ist auf dem Bild. Wenn du dir die Sendung anguckst,weißt du was ich meine😅

[Glückspilz]

x

Edited February 18 by Glückspilz

[Glückspilz]

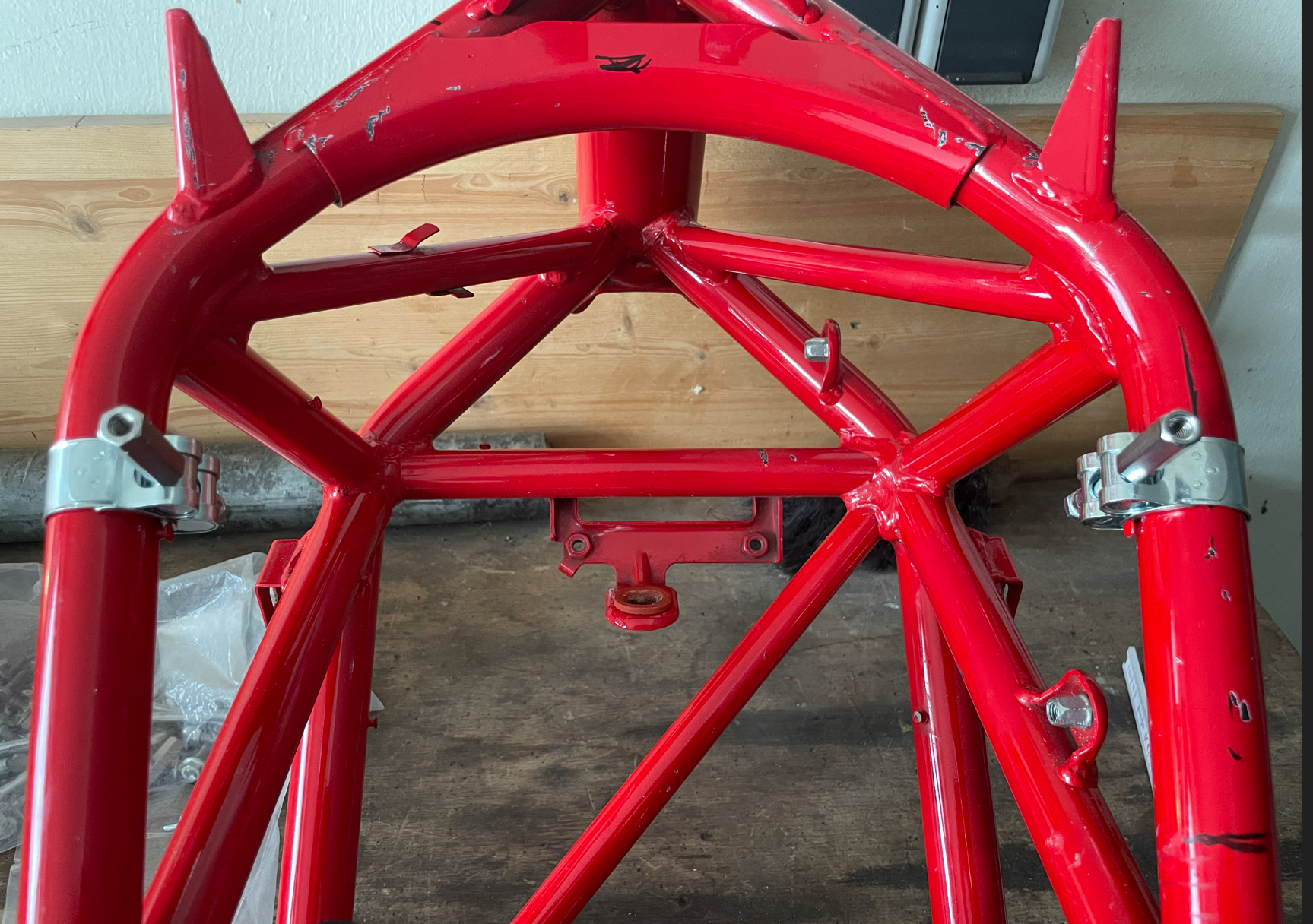

Langsam mal Zeit sich von ein paar flexi Provisorien zu verabschieden....

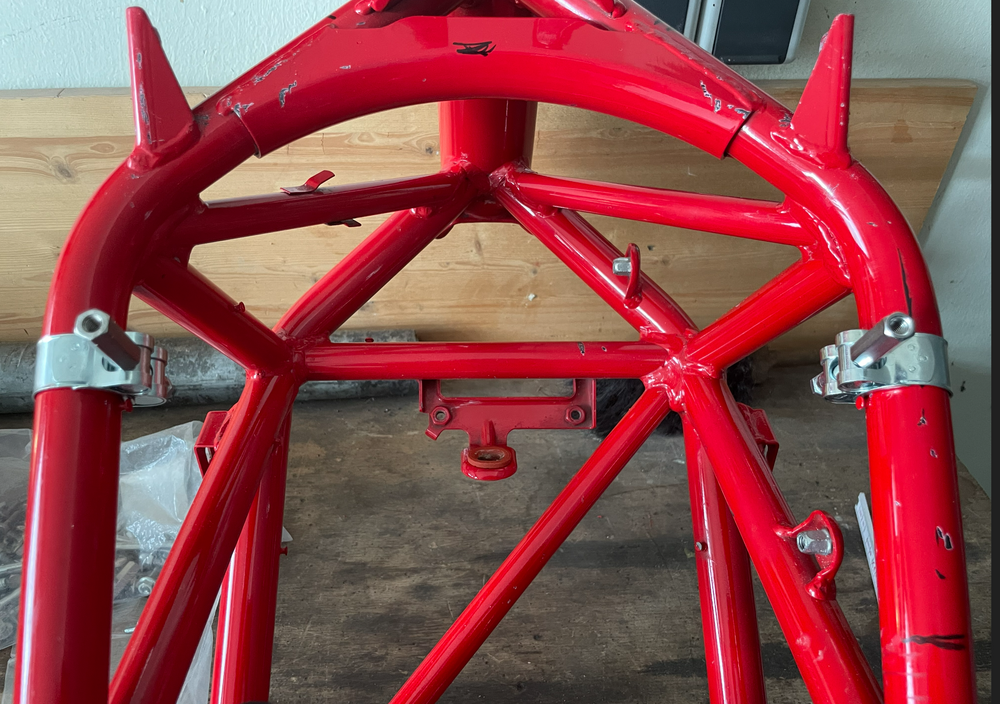

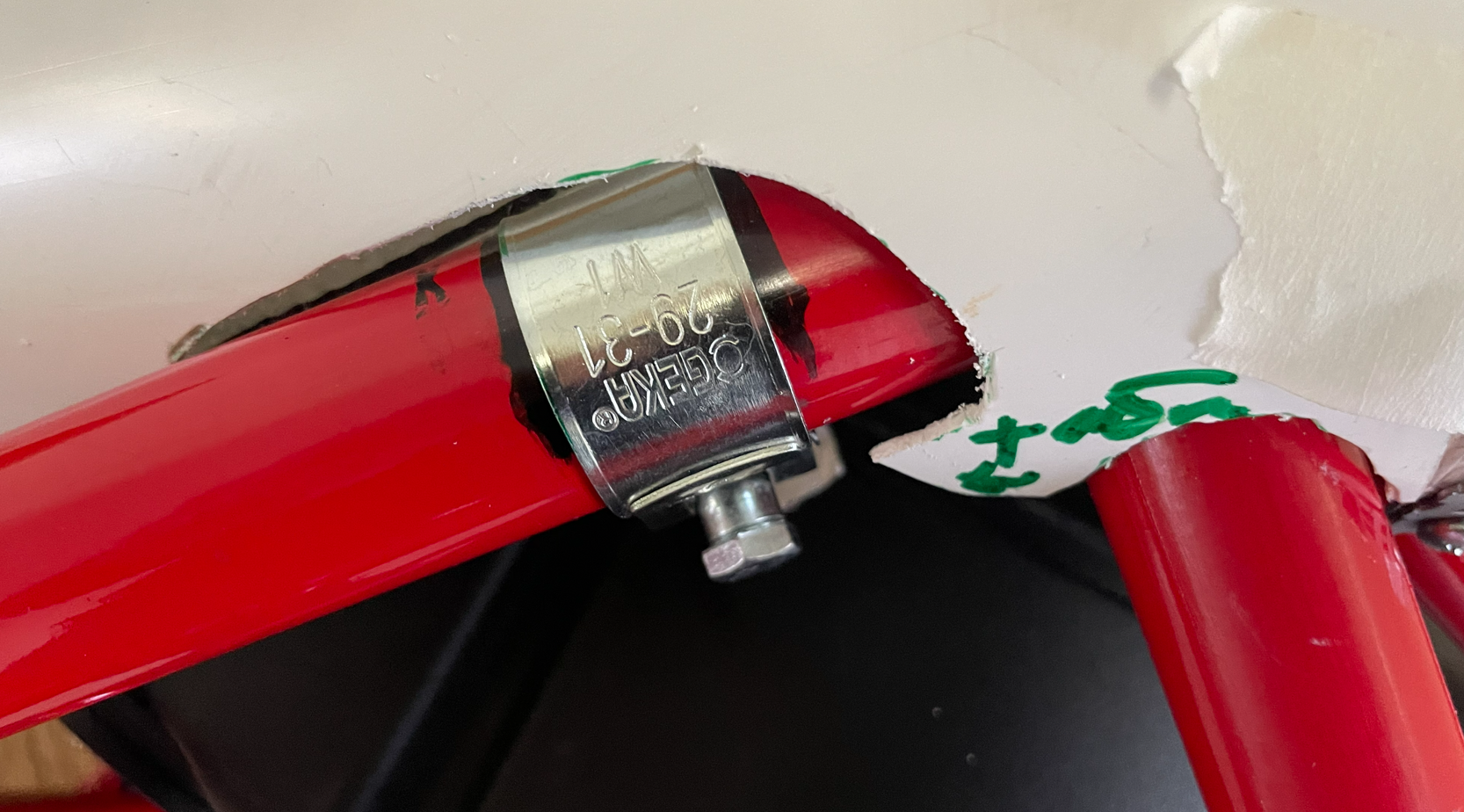

Halter Tanktraverse mit Sanitärschellen...

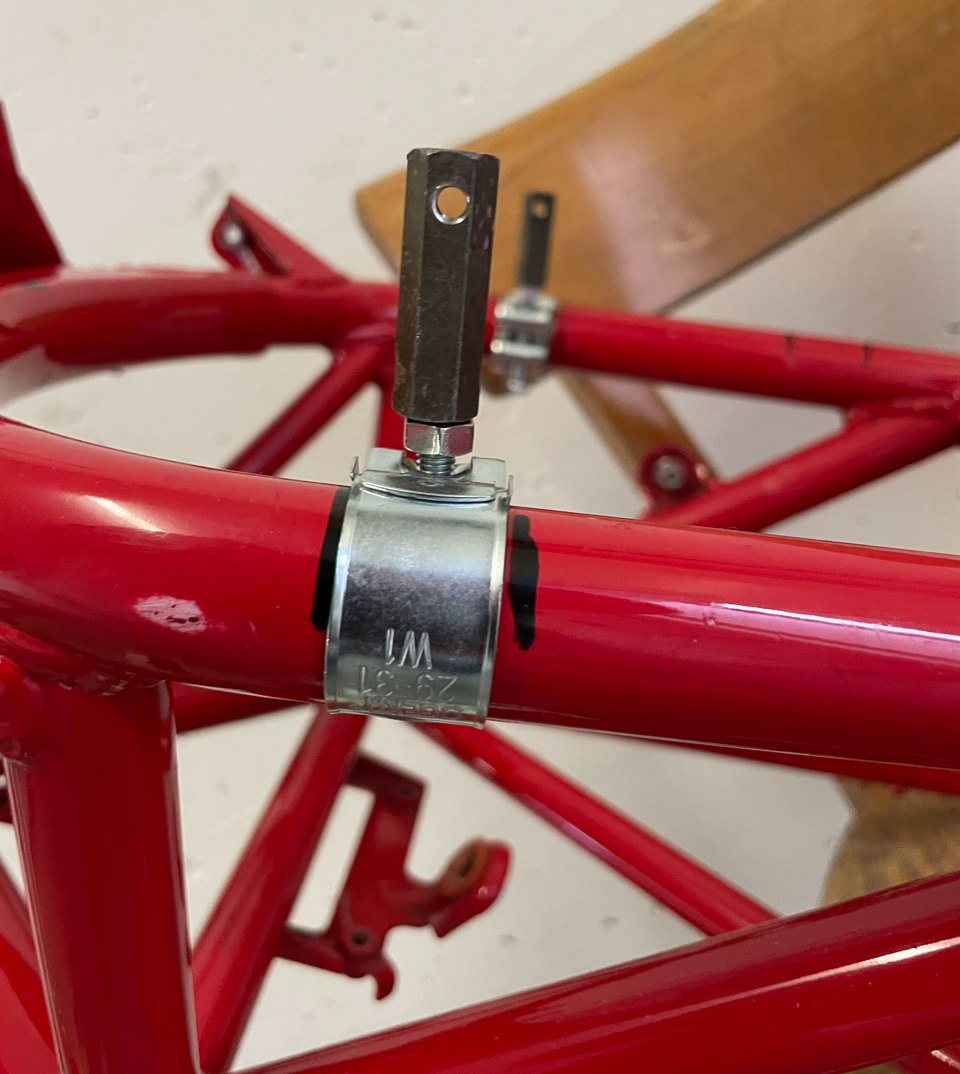

Gleich mal die Nachfolgeversion in Position gebracht...



Solide aus Metall; Die Langmutter kann später durch einen Quadratstab  ersetzt werden...

Aber immerhin schon spielfrei verschraubt...

Finale Montagemaße dazu also definiert...

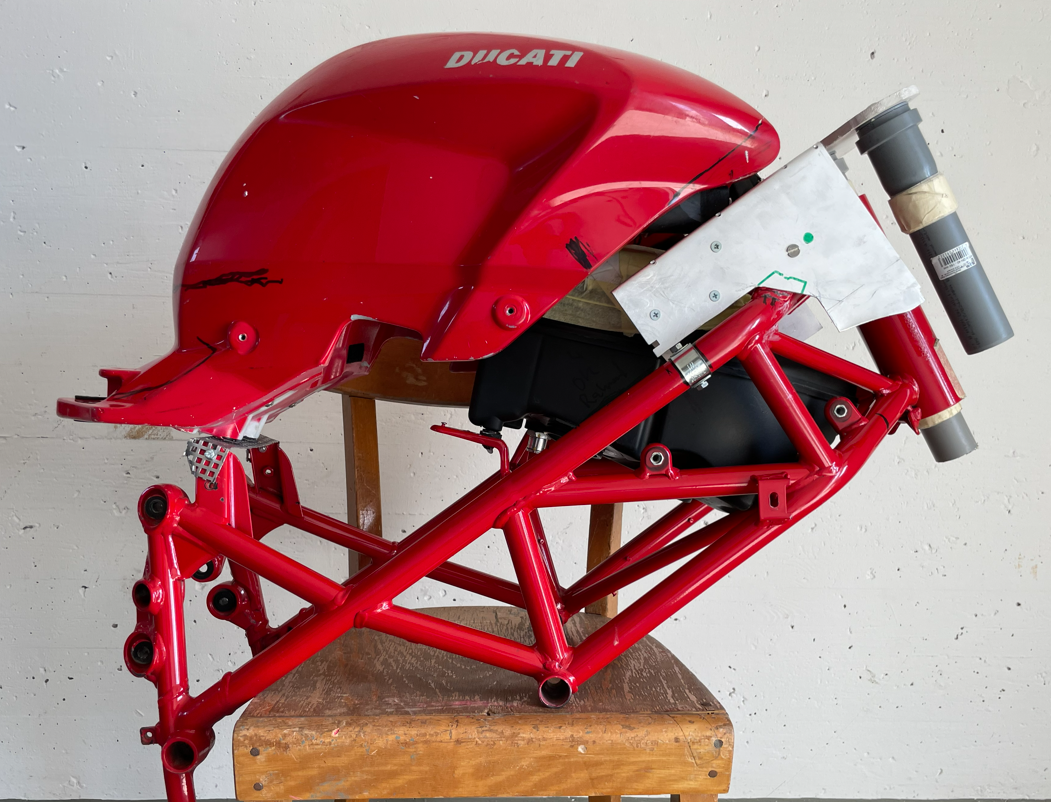

Alles angepasst; sieht gut aus...

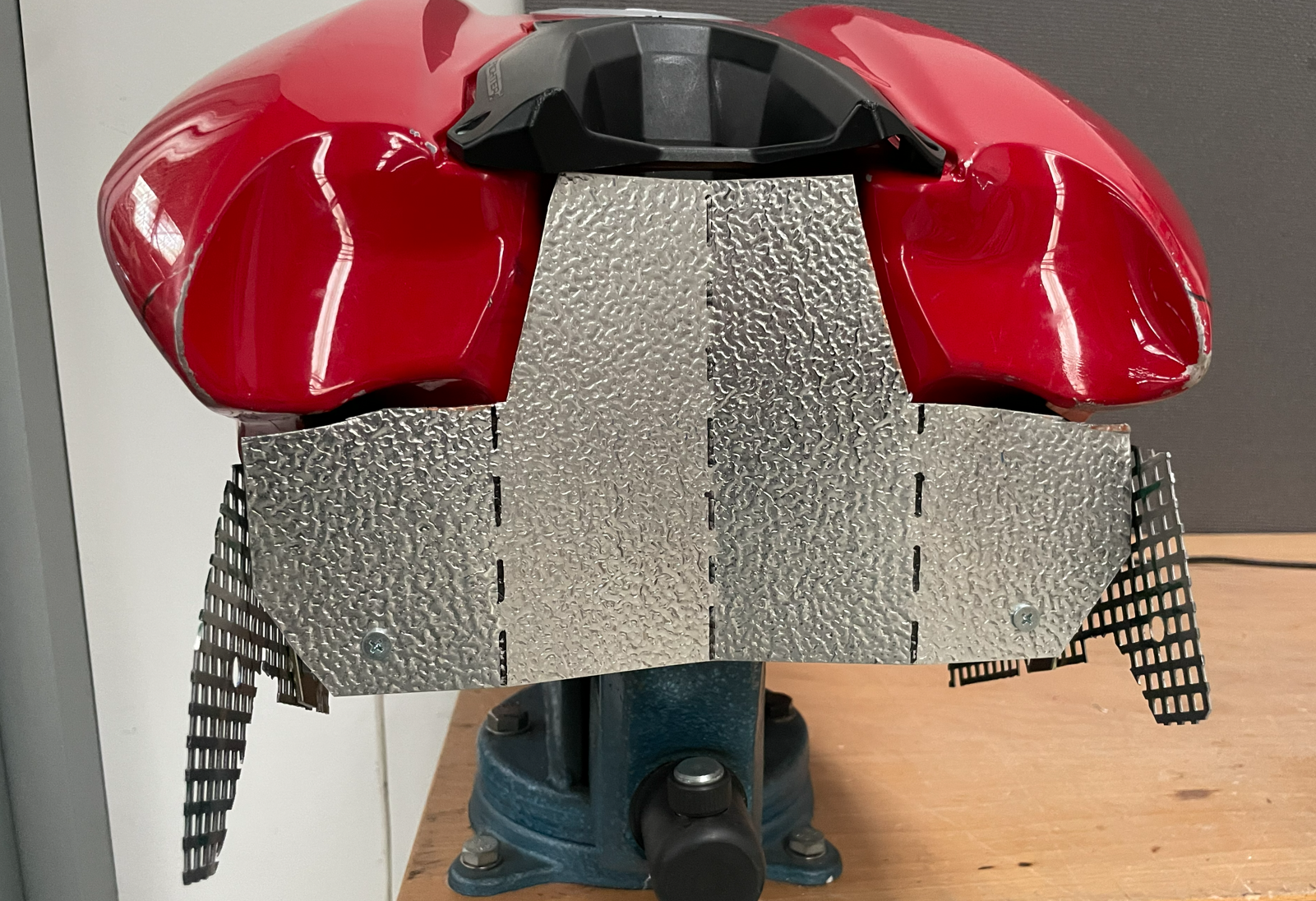

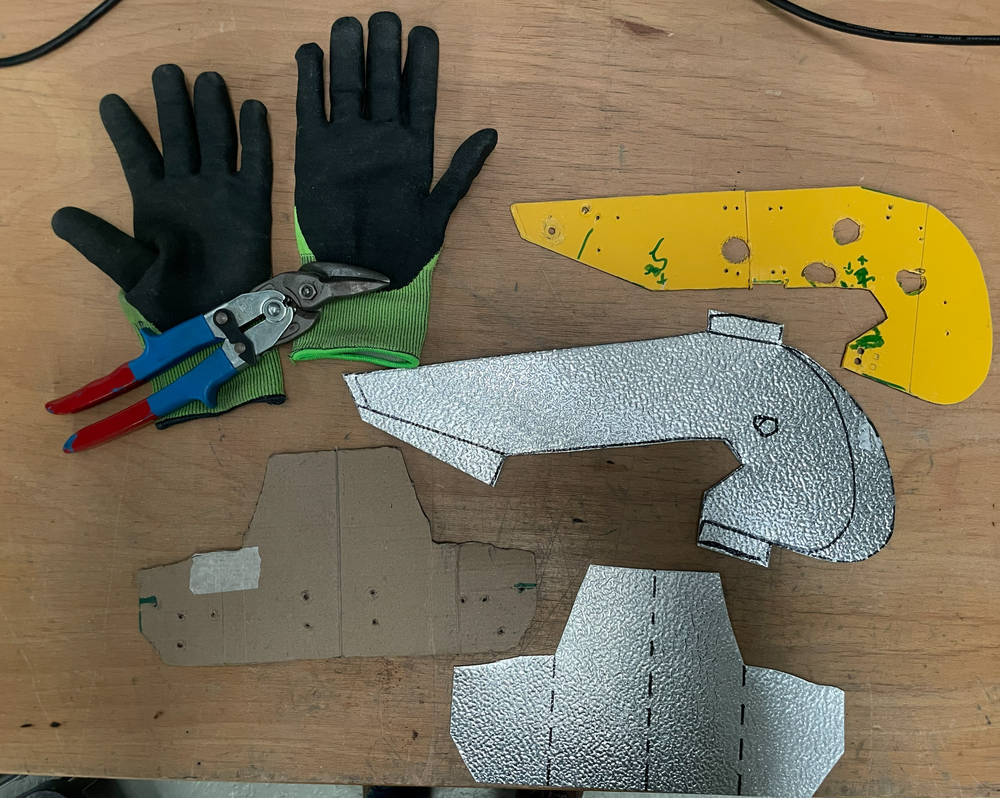

Die flexi Pappe und die Kunststoffteile durch leichtes Alublech ersetzt...

Erstmal Freihand....

Edited February 12 by Glückspilz

[Glückspilz]

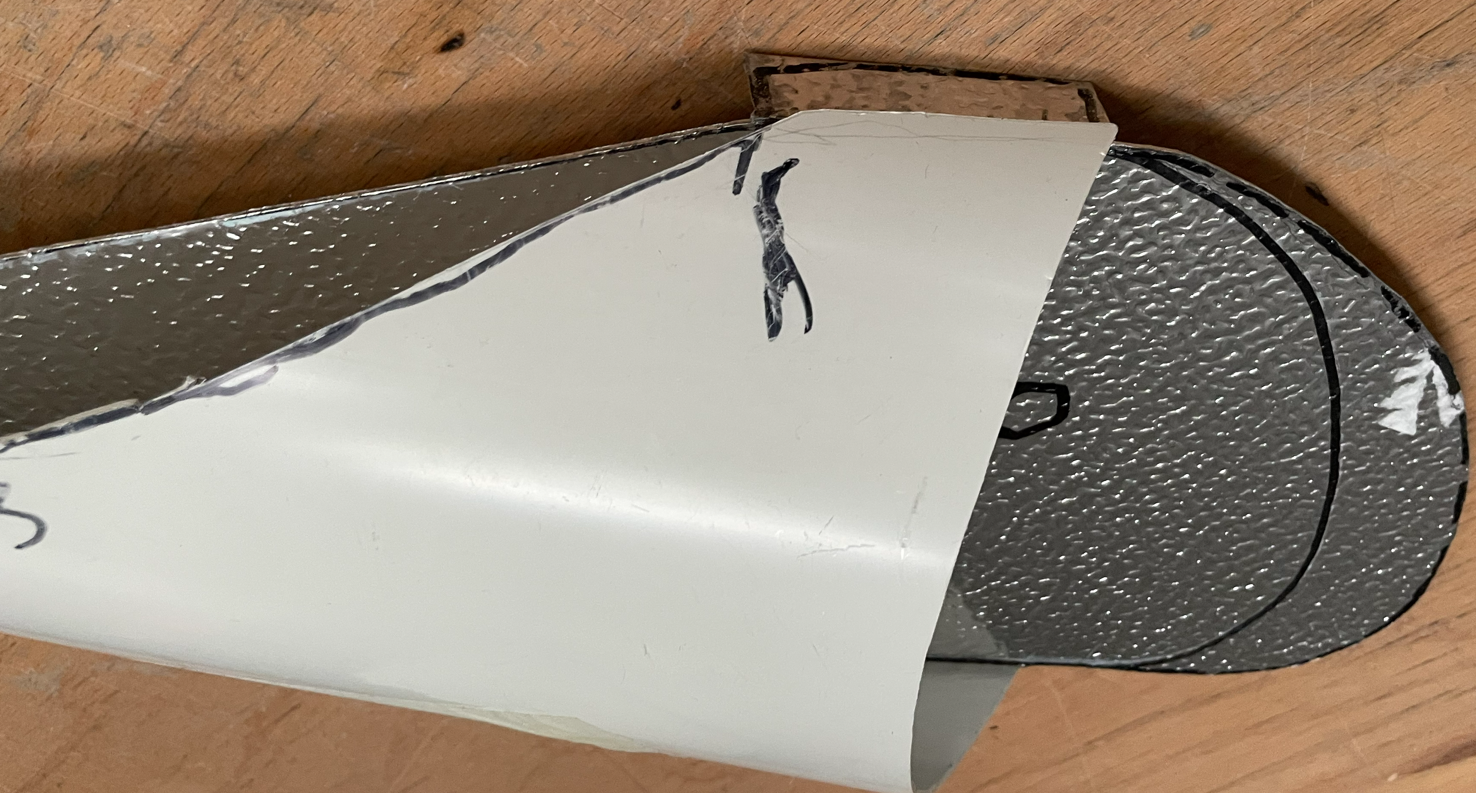

Mit Überstand auf der Rückseite um die Verschraubung der Blende in den unsichtbaren Bereich zu rücken...

Die nächste Version der weissen Blende erhält dann einfach Materialüberstand um auf die 3 Laschen zu treffen...

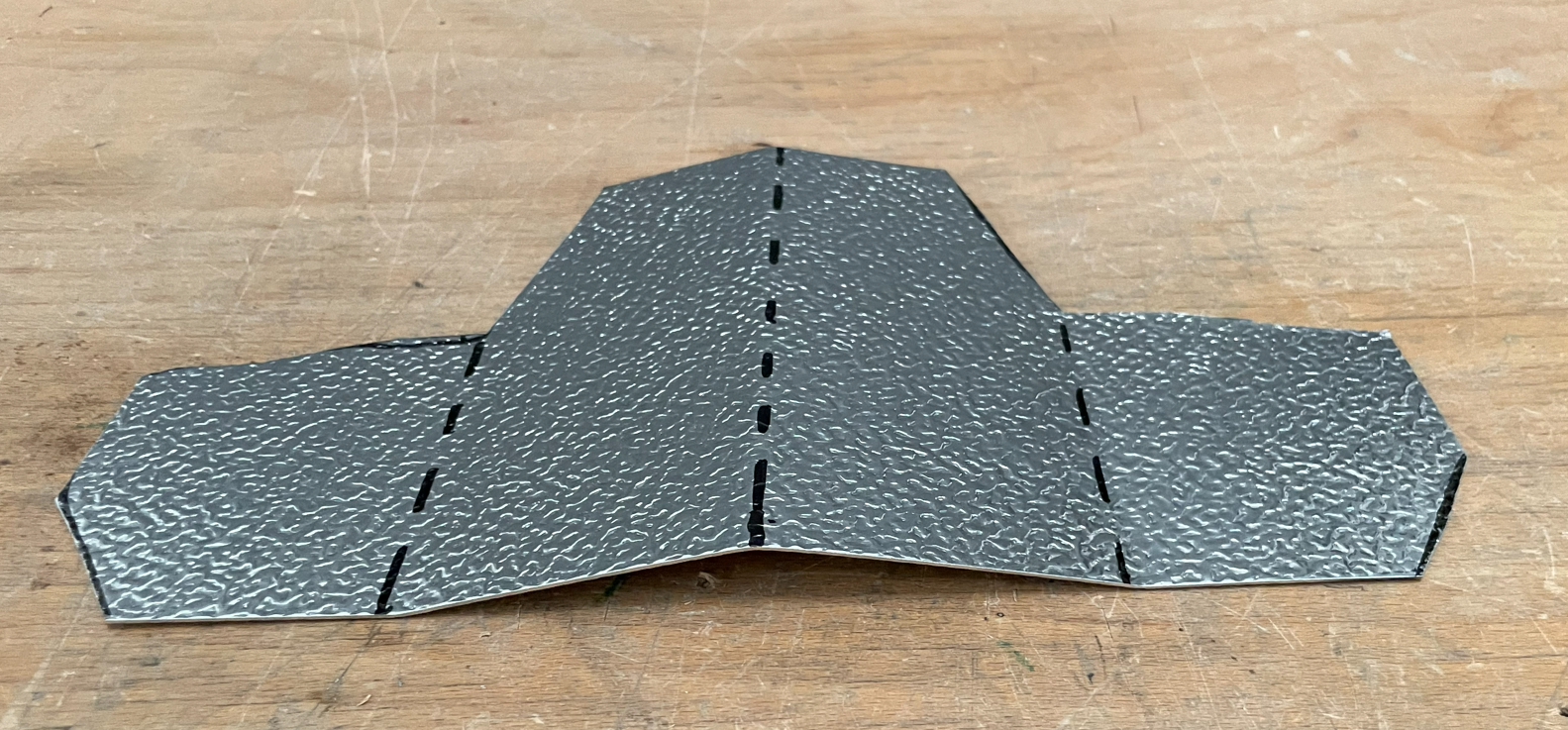

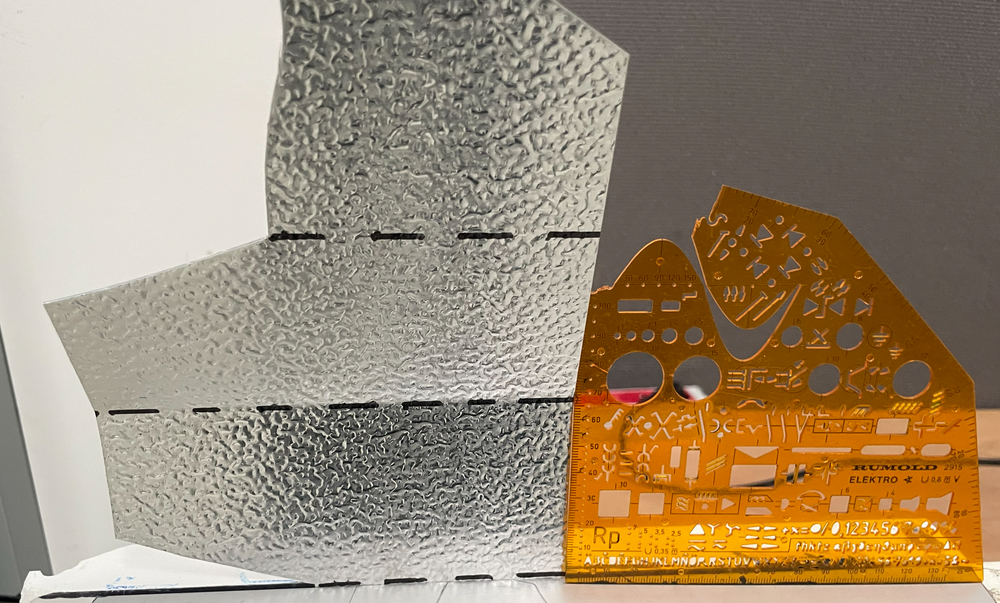

Vordere Blend locker von Hand gekantet...

Ordentlich Luft ist erwünscht:

Nach der  nötigen Neigungskorrektur usw.wg. dem Zündschloß wird noch "Feinbemaßung" für die nächste Version stattfinden...



Edited February 12 by Glückspilz

[Glückspilz]

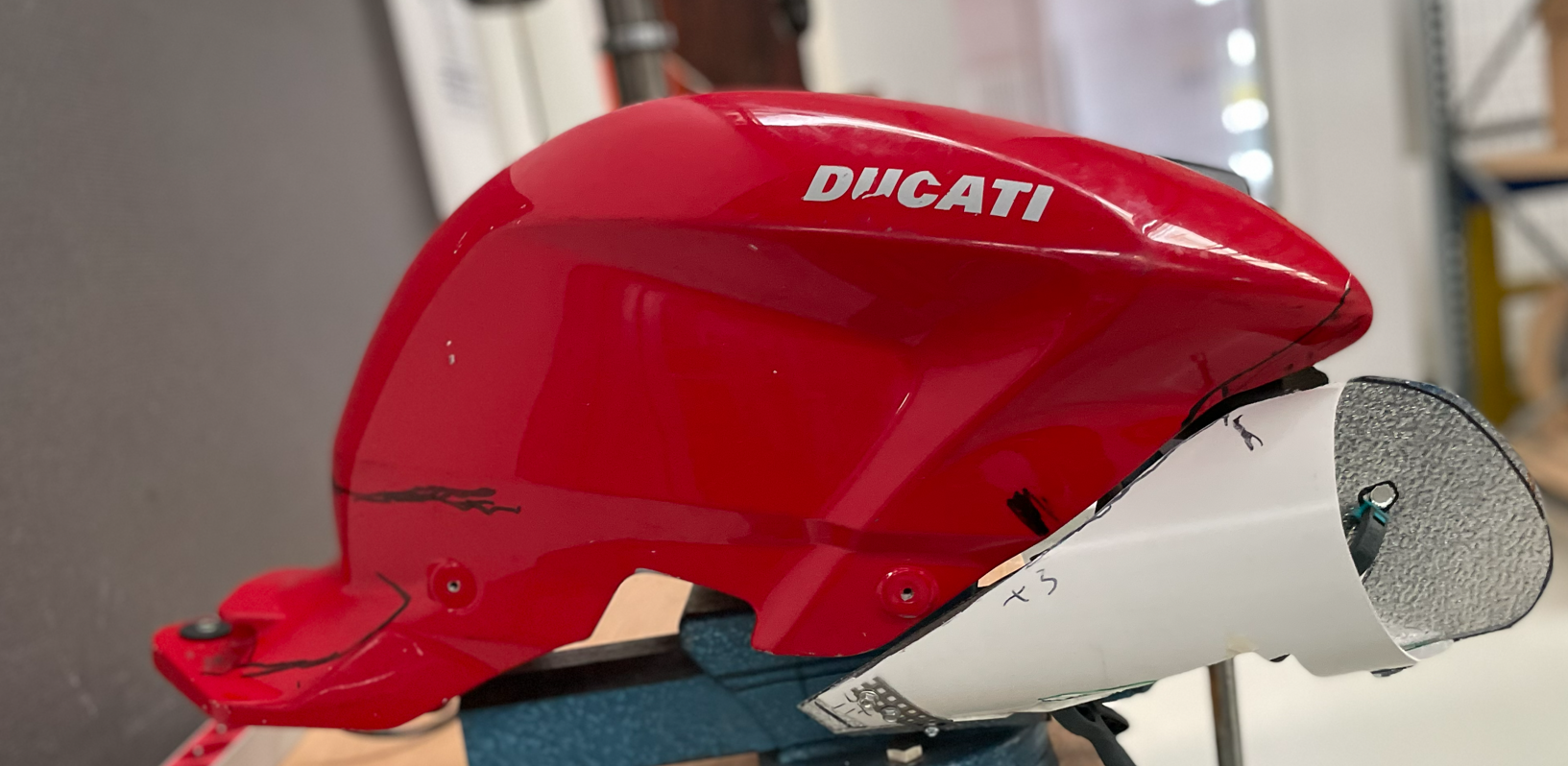

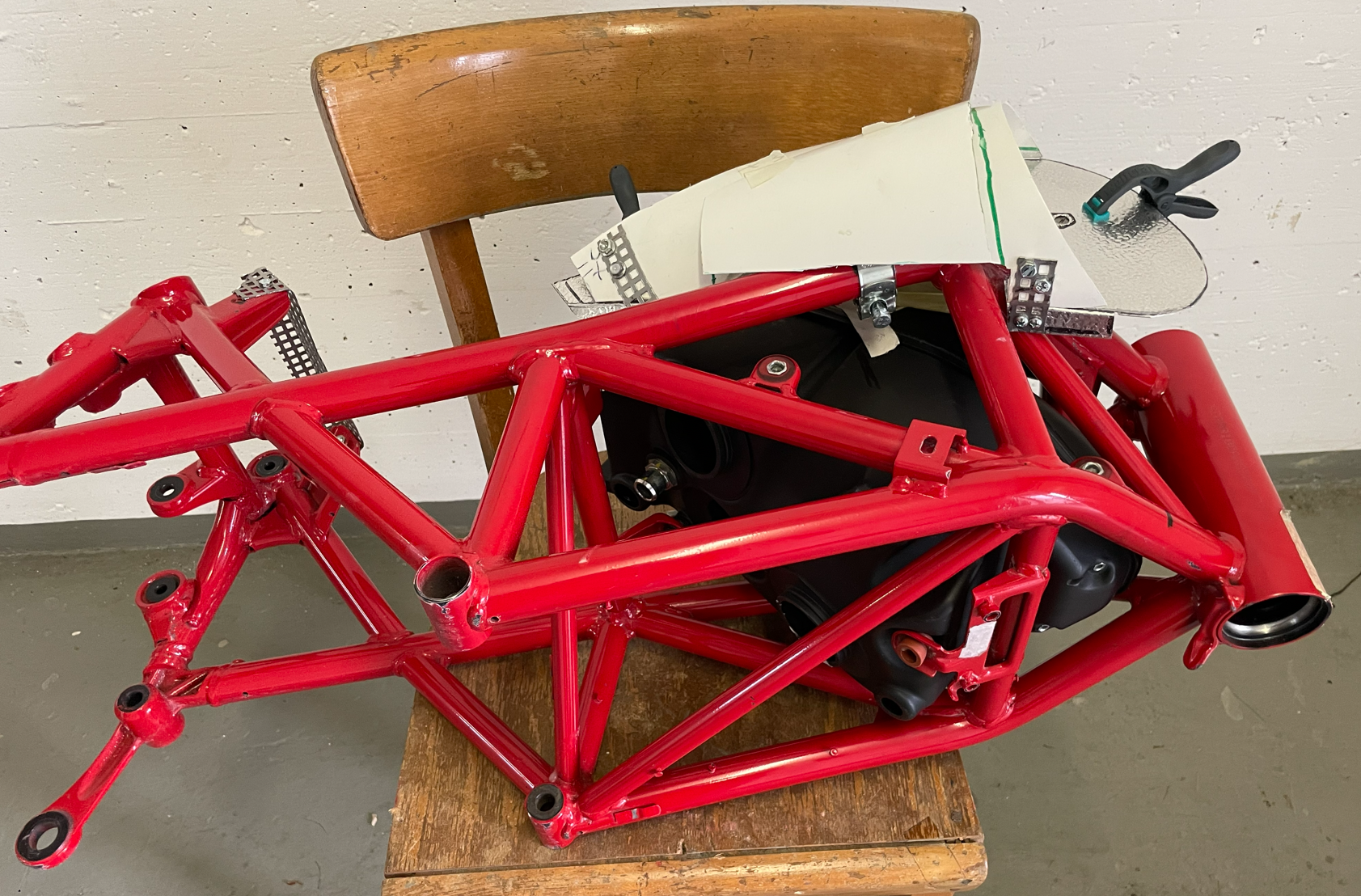

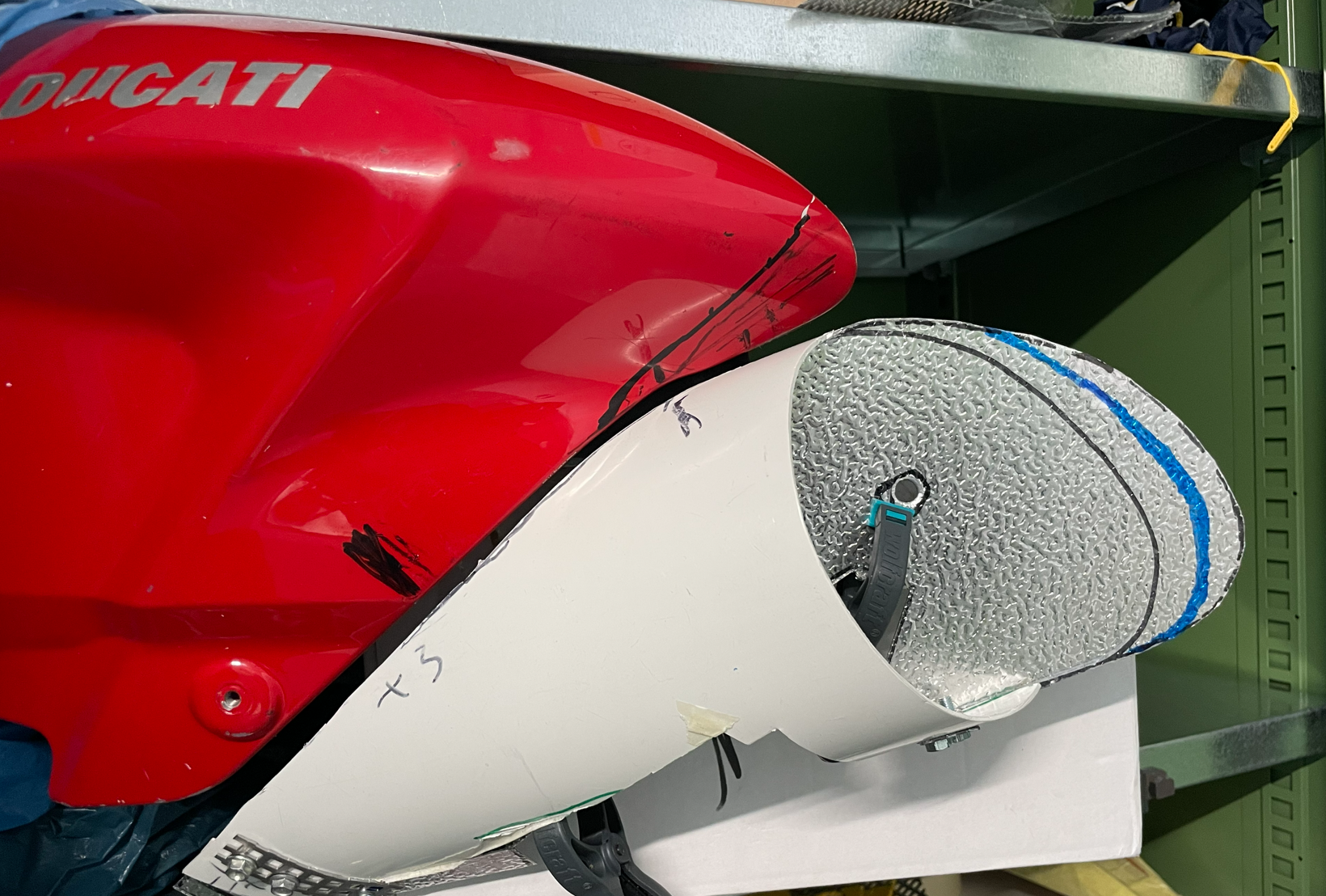

Anprobe am Tank...

Die "Ohren" sind viel zu groß...

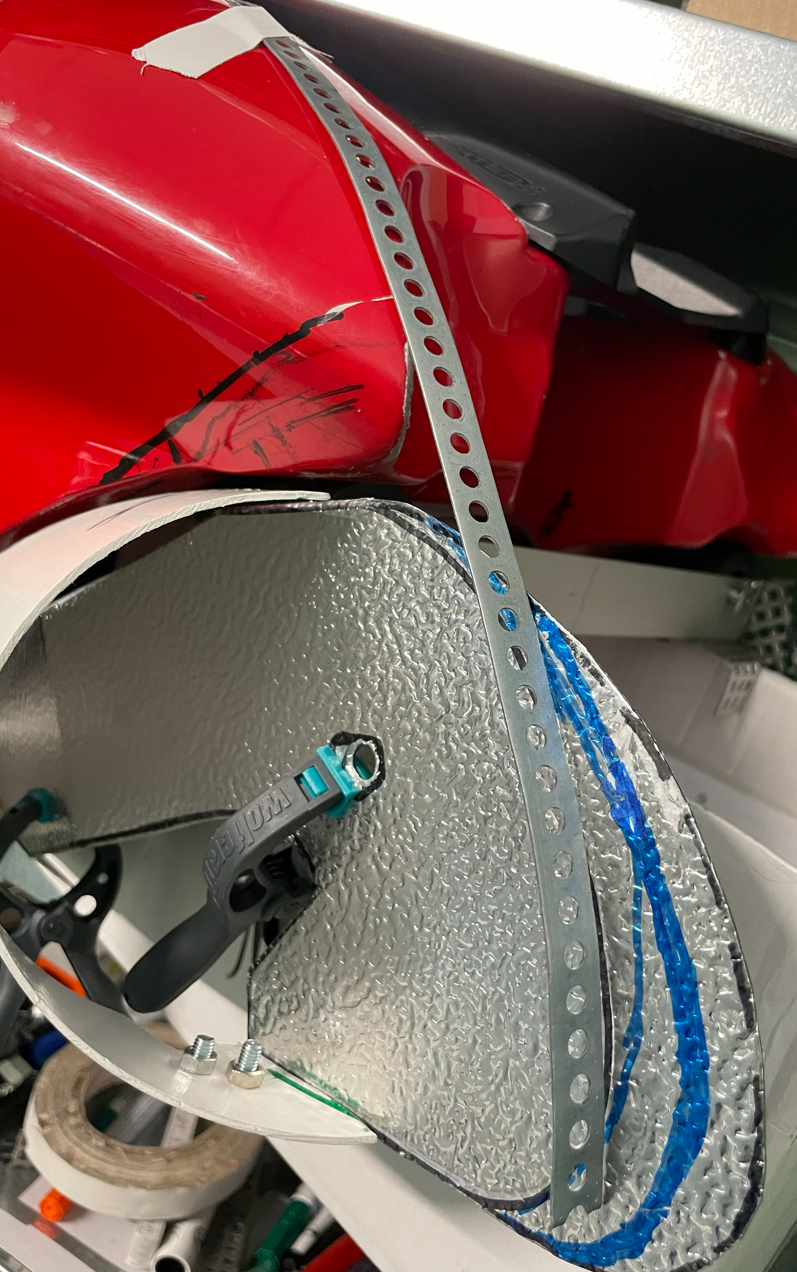

Unterstützung für das Auge zur Findung der Linienführung durch Bandeisen....

Erstmal eingestuzt...

[wilde 13]

Junge!

Da kannst du dir auf jeden Fall schonmal n´Fleißbienchen in´s Hausaufgabenheft malen



👍ich bleibe neugierig



[Gerd_KW]

Ab Minute 58.25  Handwerk Bauanleitung

Bob der Baumeister

Für die italienische Dramatik  ab Minute 1.08.30

Edited February 13 by Gerd_KW

[renus]

Baumarkttuning😂

[Glückspilz]

Nur kein Neid die Herren; Kreativität ist nicht jedem gegeben 🤭

Ich bau eigentlich nur Sachen die man nicht kaufen kann 😁

Edited February 13 by Glückspilz

[Glückspilz]

Weiter gehts mit den Blenden...

Form abtasten am Rahmen....

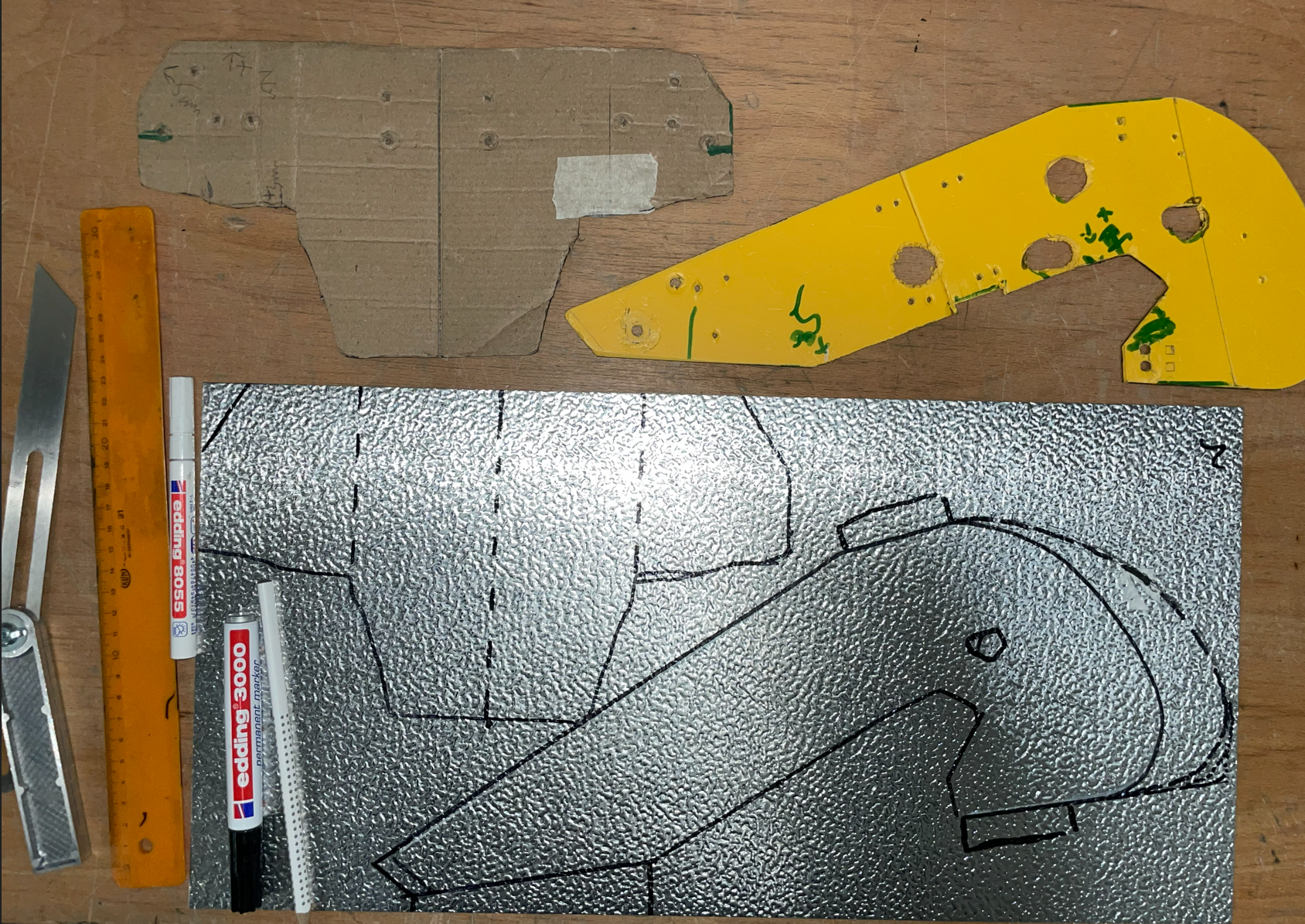

Ein Abfallteil angezeichnet...

Leicht fixiert...



Korrekturbedarf...

Erstmal stabile Seitenlage damit das Teil nicht dauernd abschmiert...

Langsam rantasten...

Erledigt..

Im nächsten Step wird die neue Blende aus einem Stück gefertigt und an erhält 3 Stellen so viel Überstand daß die Verschraubung mit der Grundplatte nach hinten in den unsichtbaren Bereich rückt...

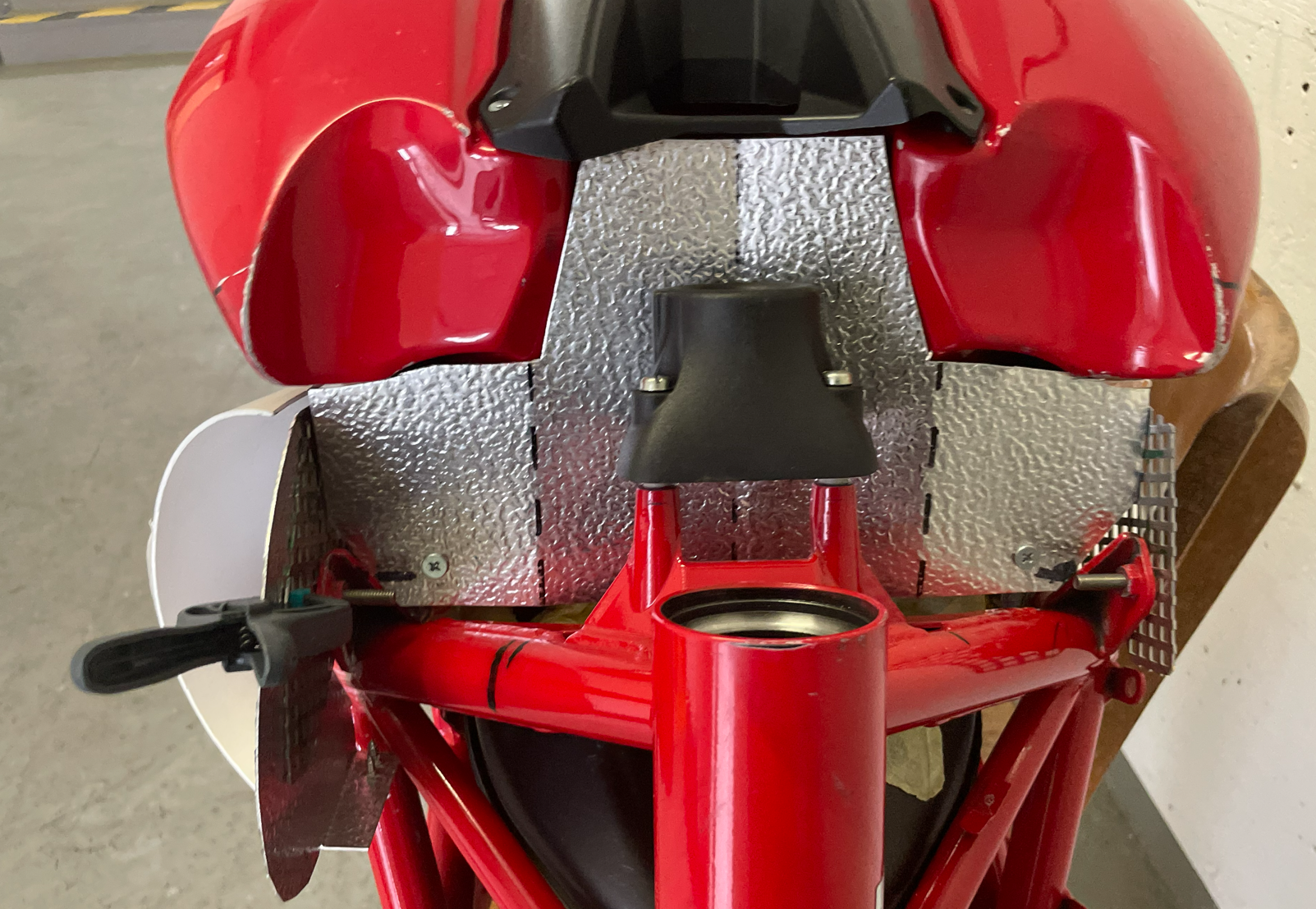

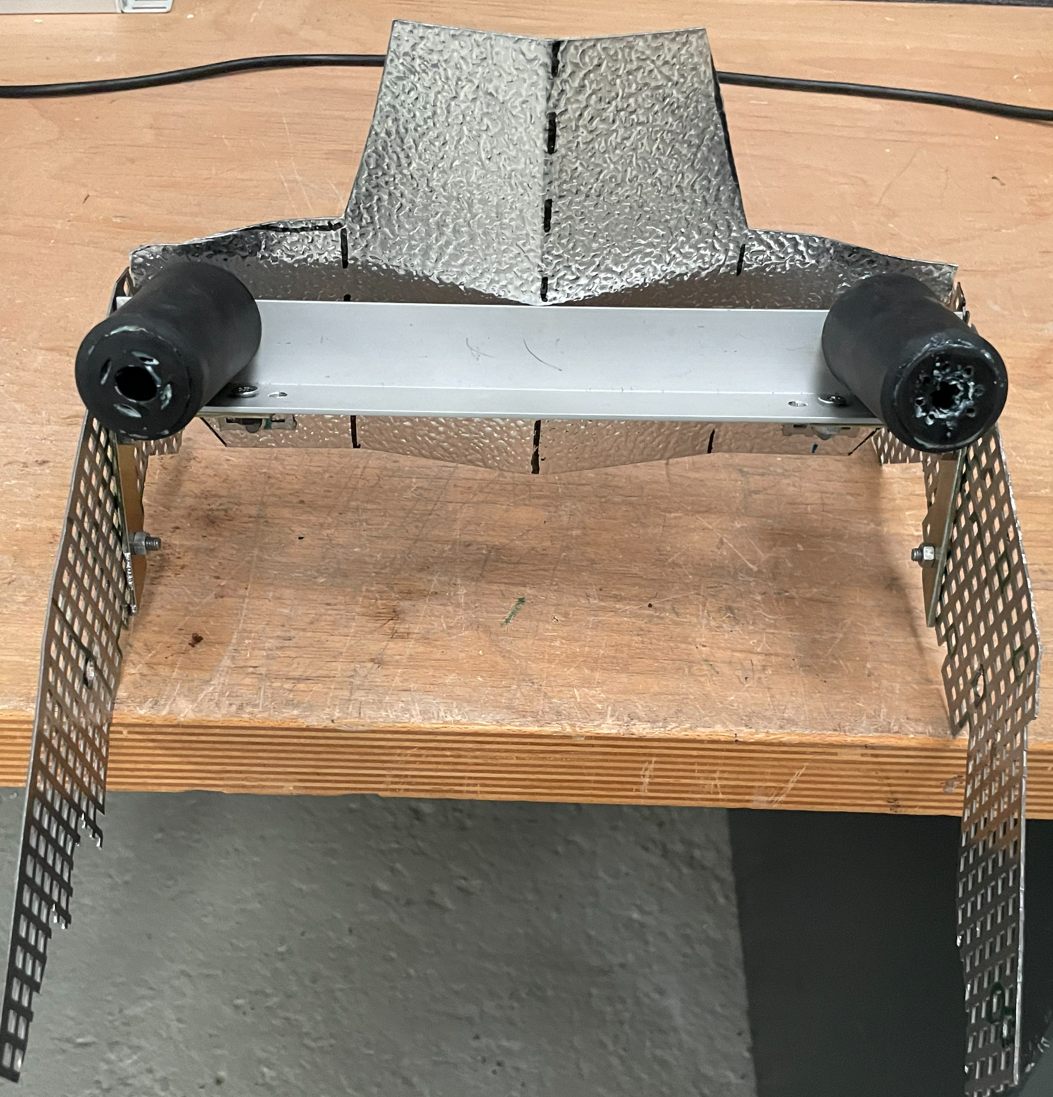

Vordere Querblende :

Passt rein aber sehr eng...

In dieser ersten Verschraubungsposition wurde die Blende beim Anstecken des Tanks schon vorgeschoben..

Die passende Fixierung wird Milimetersache...

Hier muss erst nochmal "unverschraubt" dazwischenfixiert werden um die optimale Position festzustellen (Vor, zurück , hoch, runter und vor allem Neigung)



Edited February 16 by Glückspilz

[Glückspilz]

Um maßgenaue Vorlagen zu schaffen muss  alles weg was Flexi ist....

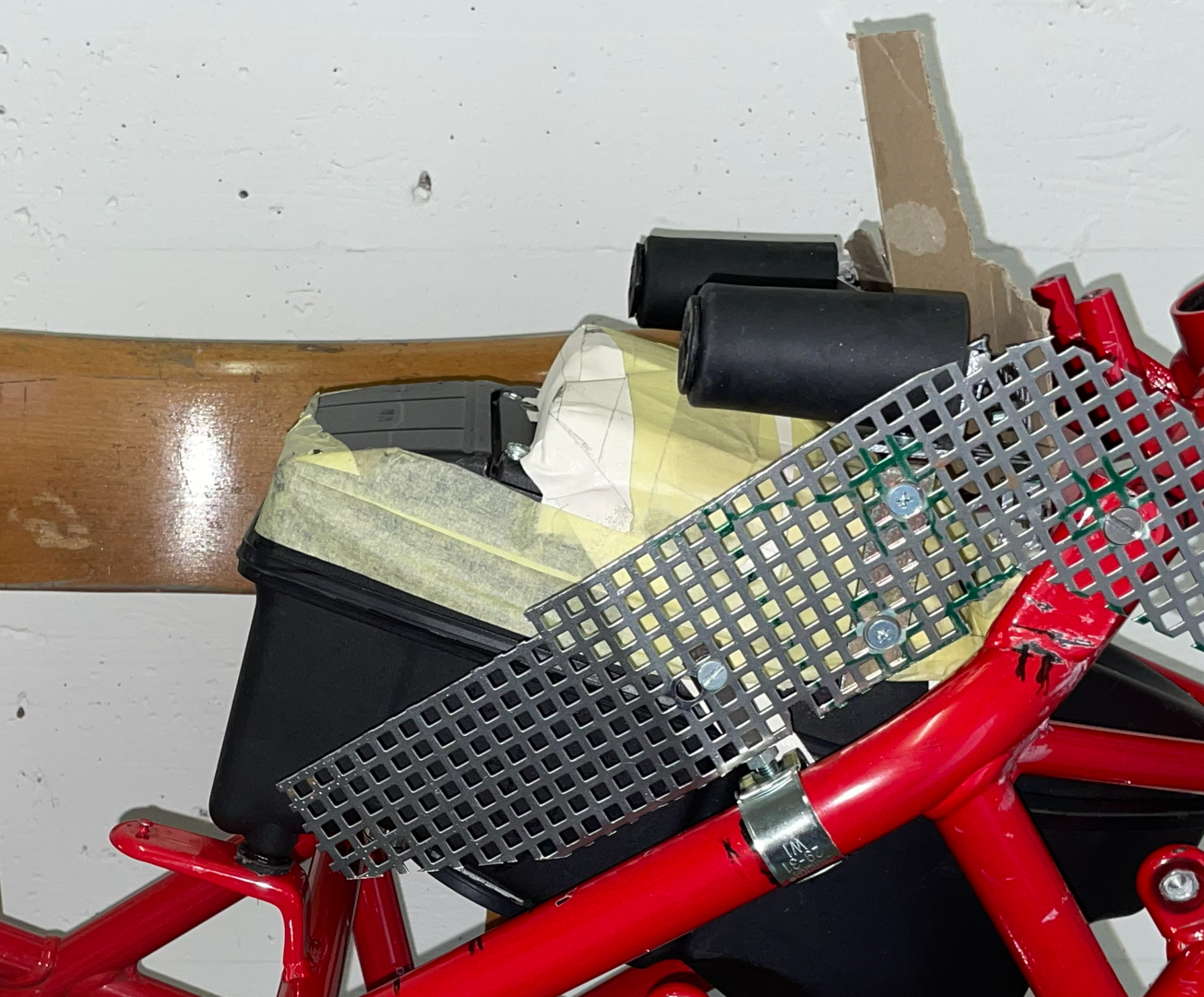

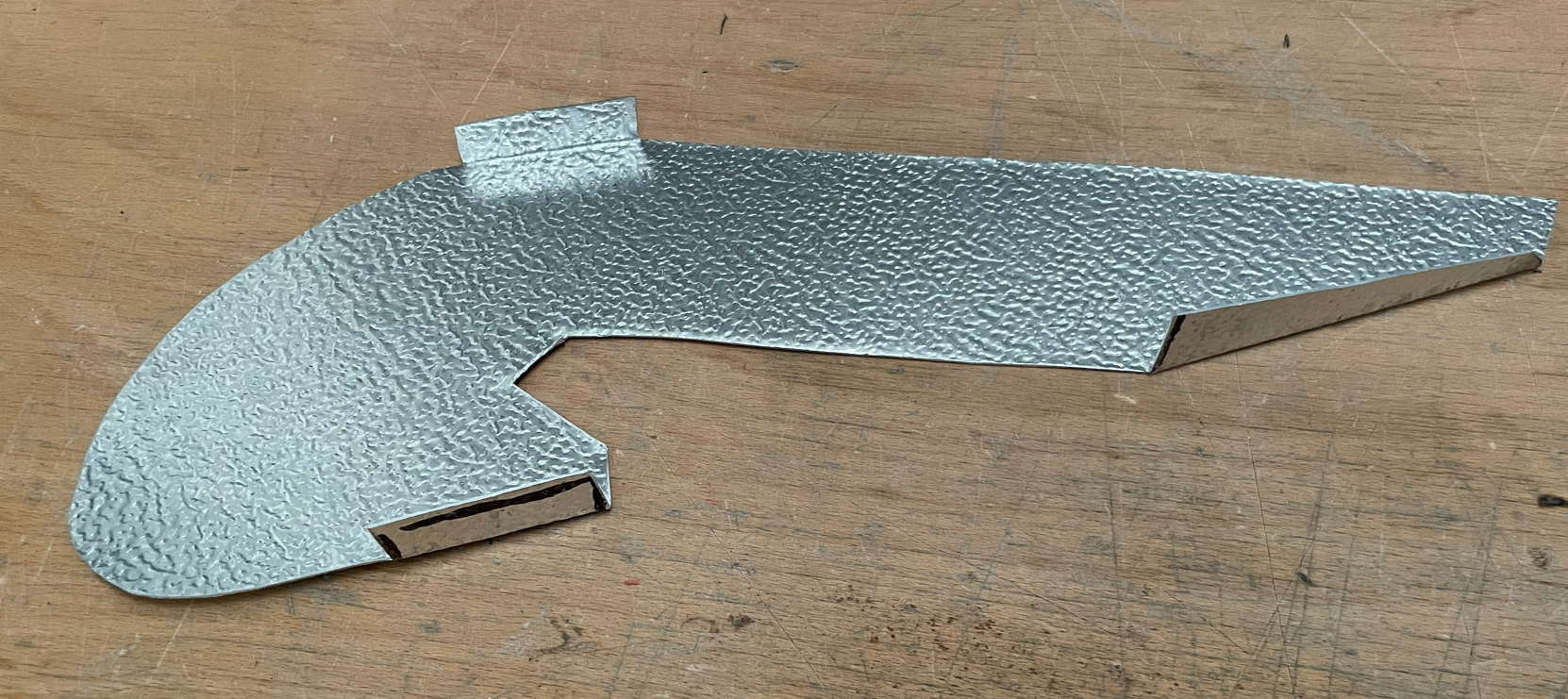

labriges Lochblech durch gekantetes 2er Alu ersetzt...

Die Rohrschelle erhält dann Rahmenfarbe ....

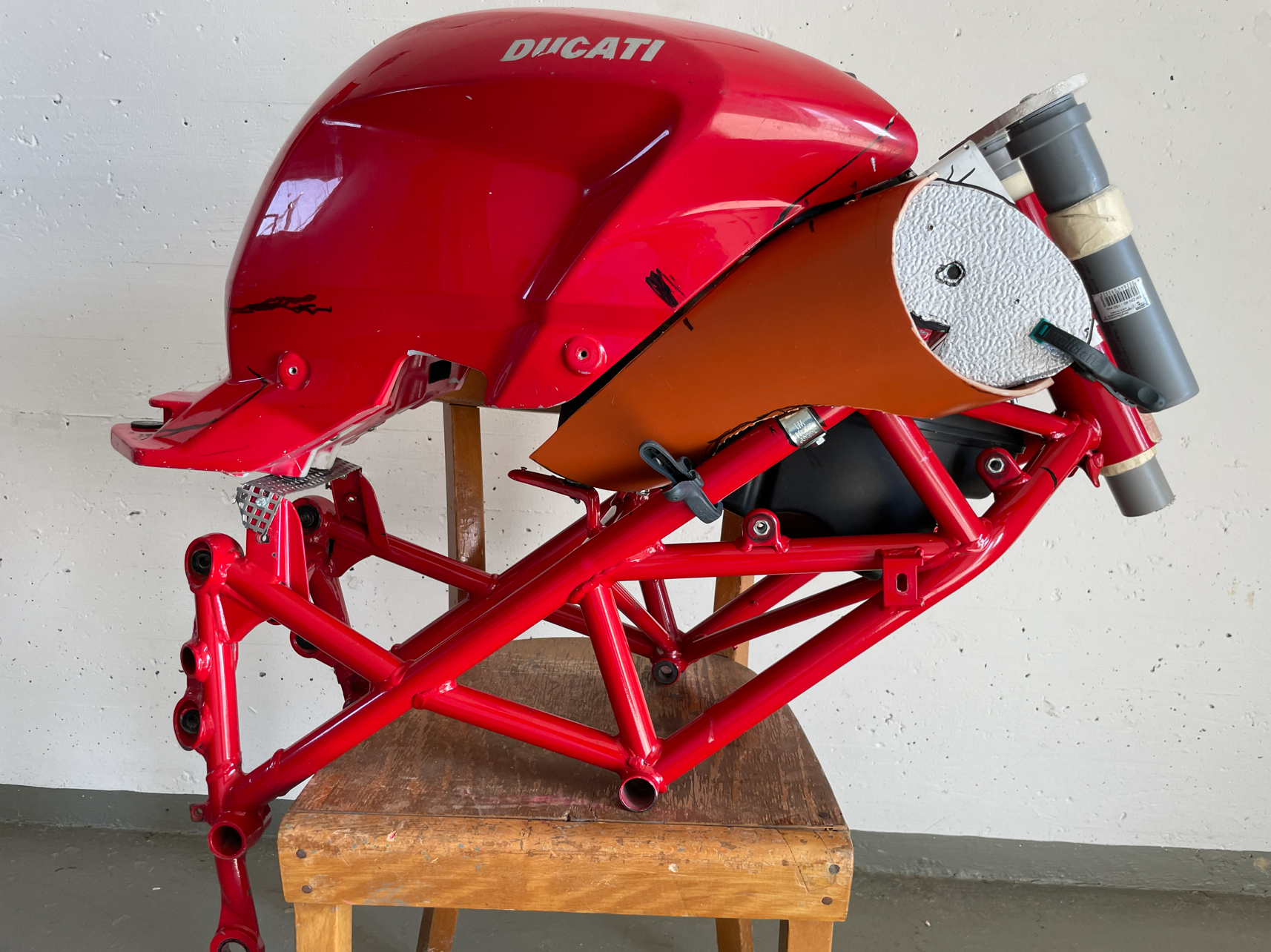

Das dünne  weiße PVC Rohrmodell  durch massives KG Element ersetzt...

Das KG hat die gleichen Dimensionen wie eine 150er Alurohr...

Soll ja dann längs gebürstet werden...

Das KG ist mit den Händen unverformbar und somit als millimetergenaue Vorlage für das Alurohr Top...

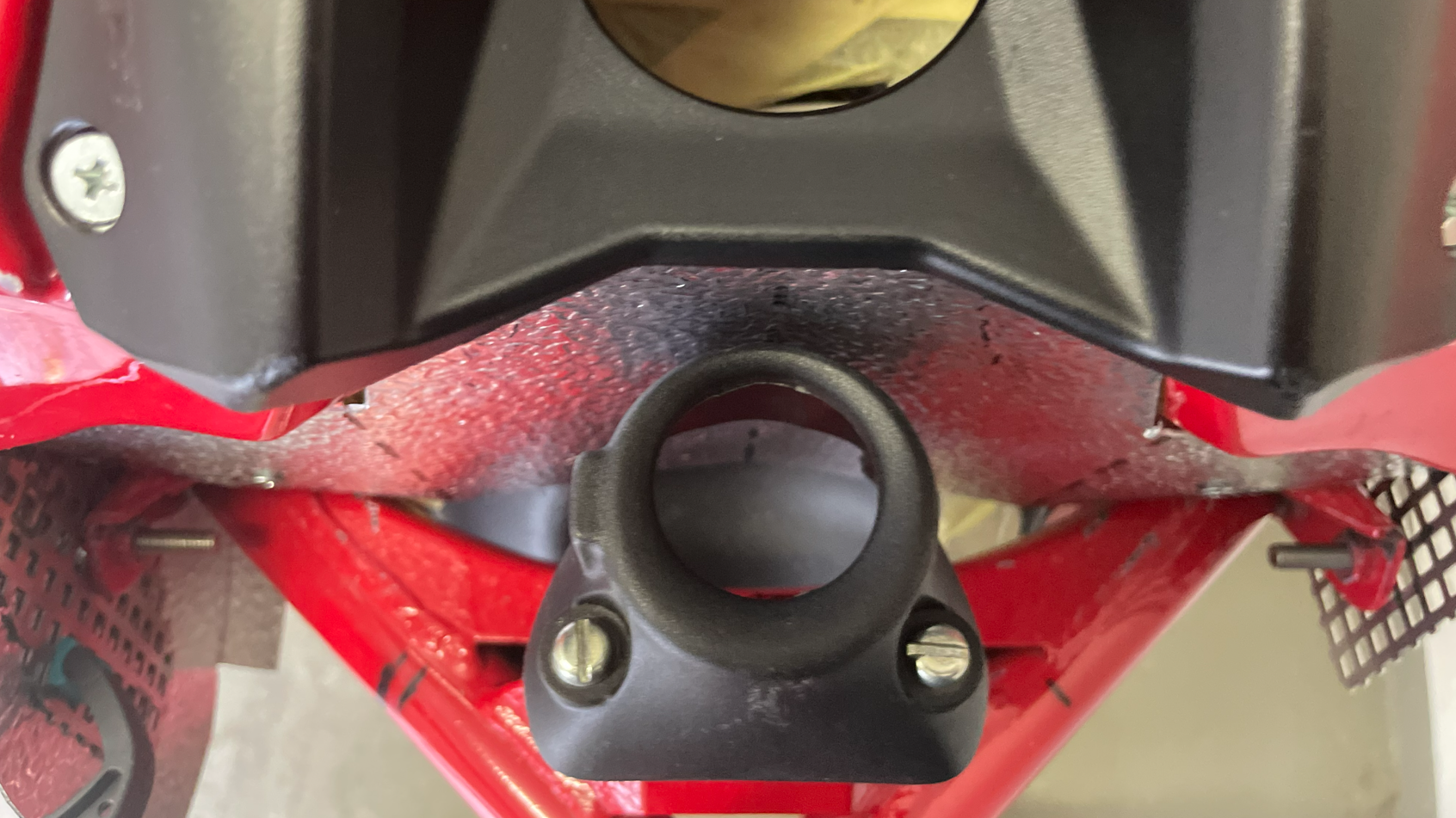

Der Aluträger aus dem ersten Bild stützt mechanisch den Tank vorne am Rahmen ab..

Da müssen noch Überstände an den Lufthutzen entfernt werden....

Alle Verschraubungen sind schonmal in "unsichtbare Bereiche" verlagert...



Edited March 26 by Glückspilz

[wilde 13]

ich beneide Menschen mit überschüssiger Tagesfreizeit...

[Glückspilz]

Bevor´s hier langweilig wird....

Zur optischen Feinabstimmung will ich mal Farben und vernünftige Materialien ins Spiel bringen (Tschüß Lochblech)

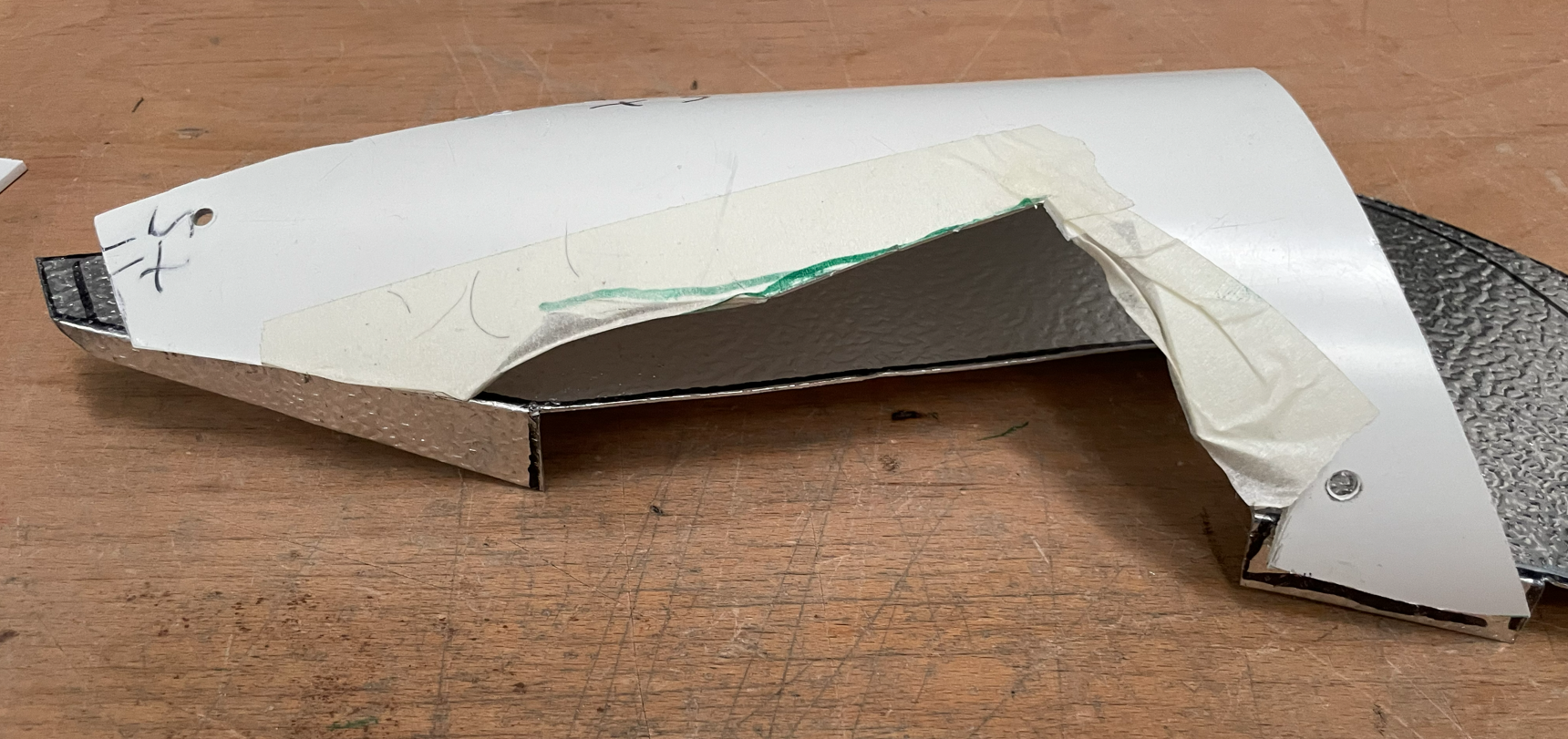

Von der Lufthutze brauch ich vor der Einfärbung ne Schablone die auch eine spiegelverkehrte Version für die andere Moppedseite zulässt.....

Das Wichtigste ist der lotrechte Strich auf dem Rohr vor der Beschneidung 🤭

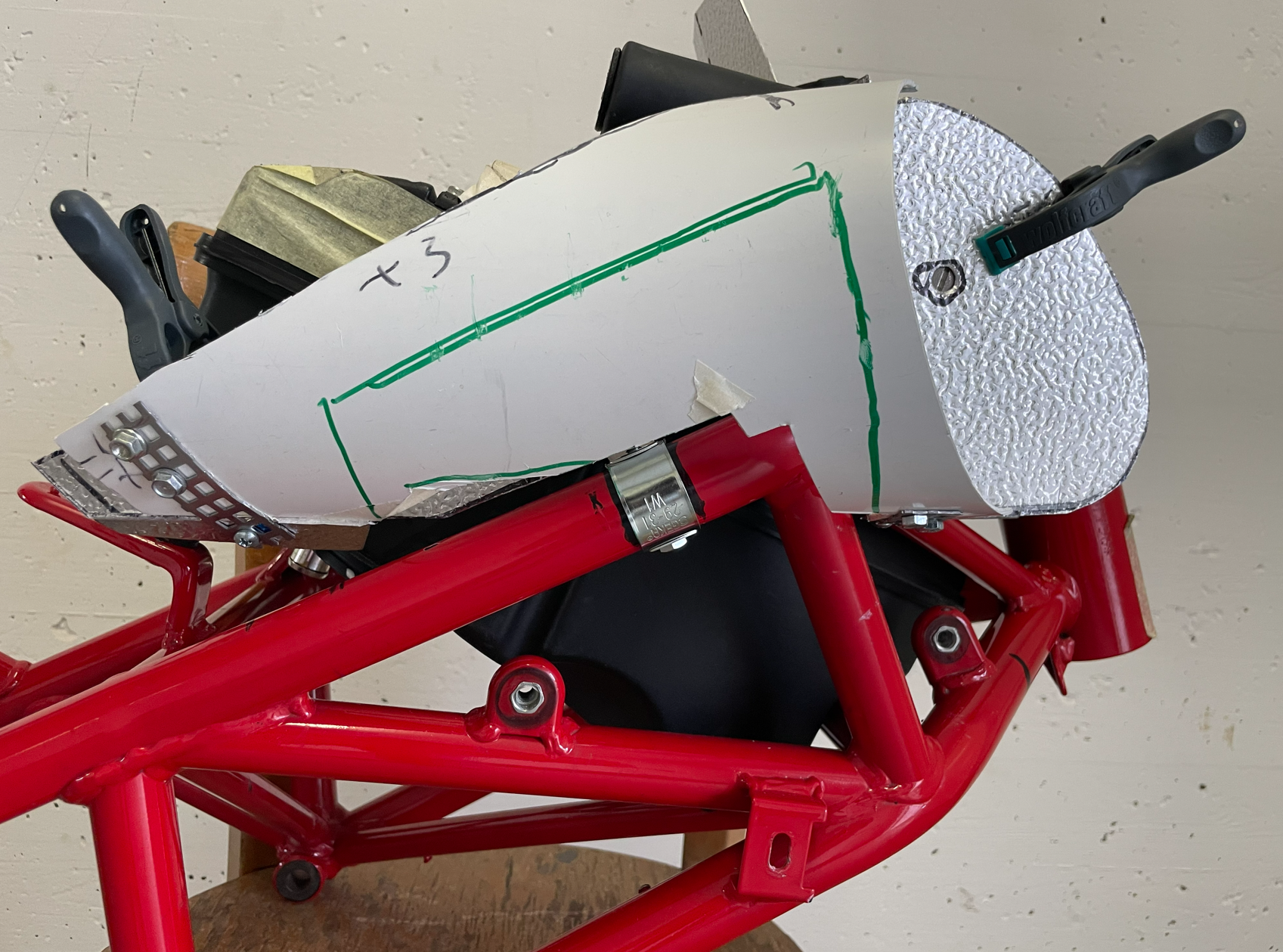

Grobe Schablone in dünner Folie..

Upgrade auf feste Folie.....

Genaue Fixierung ....

Abnehmen der Ränder....

Zuschneiden.....

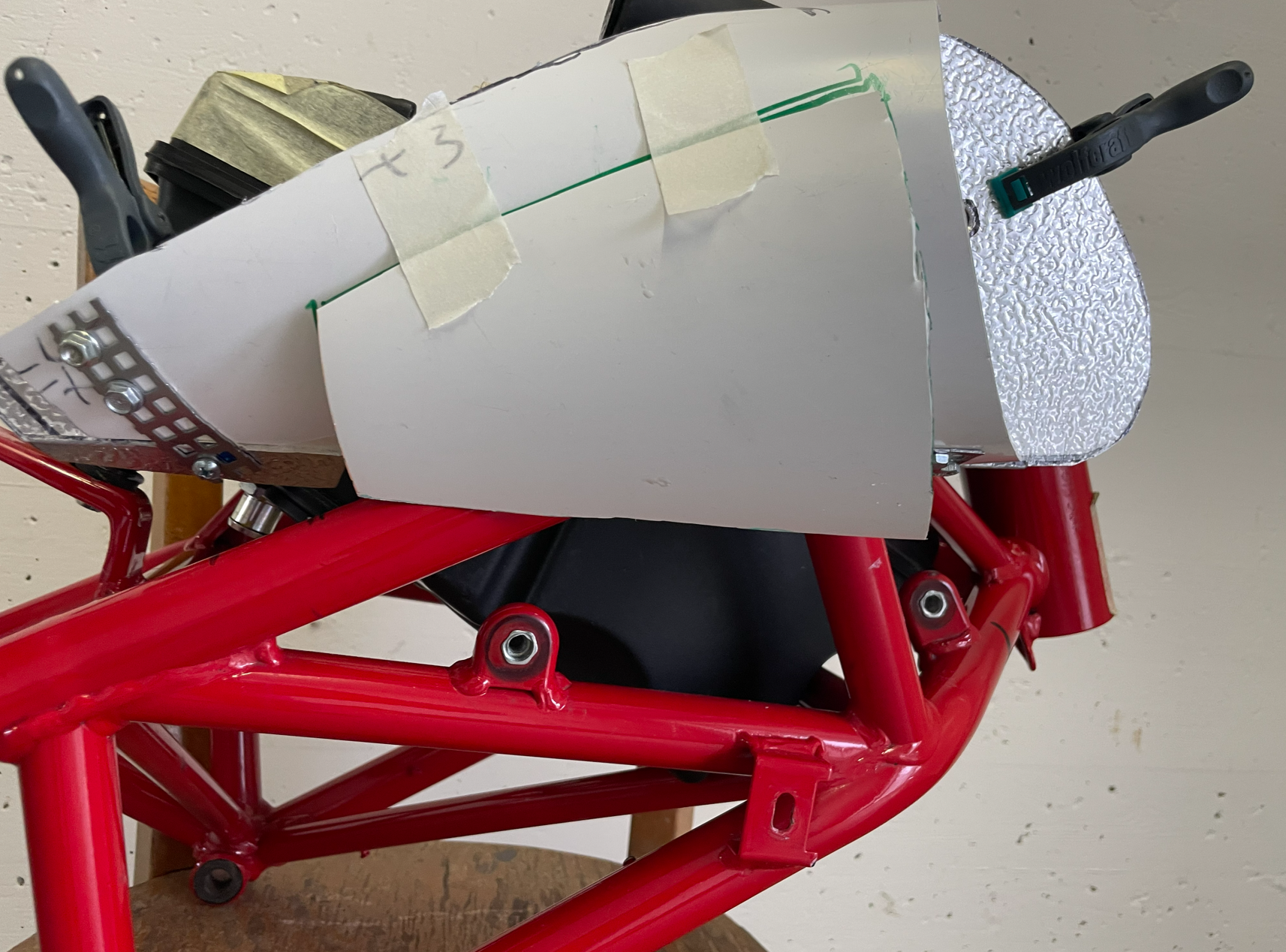

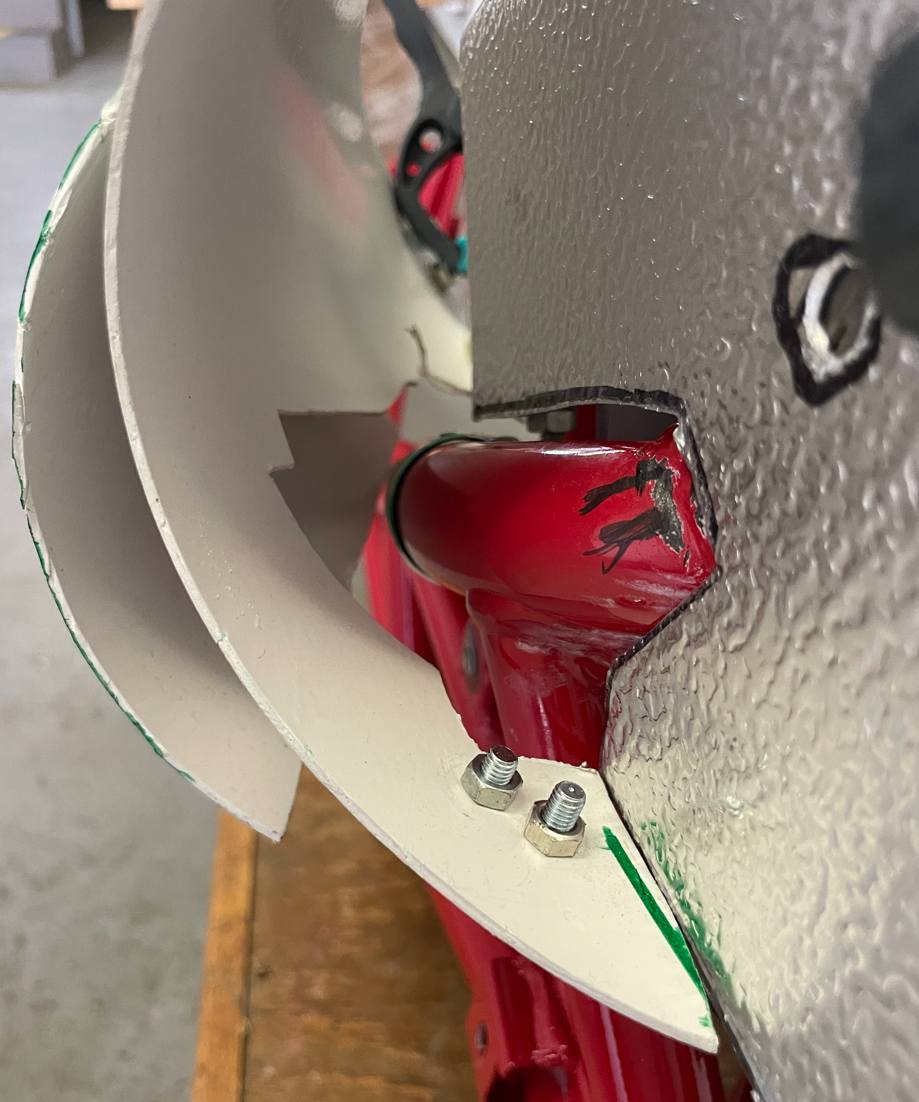

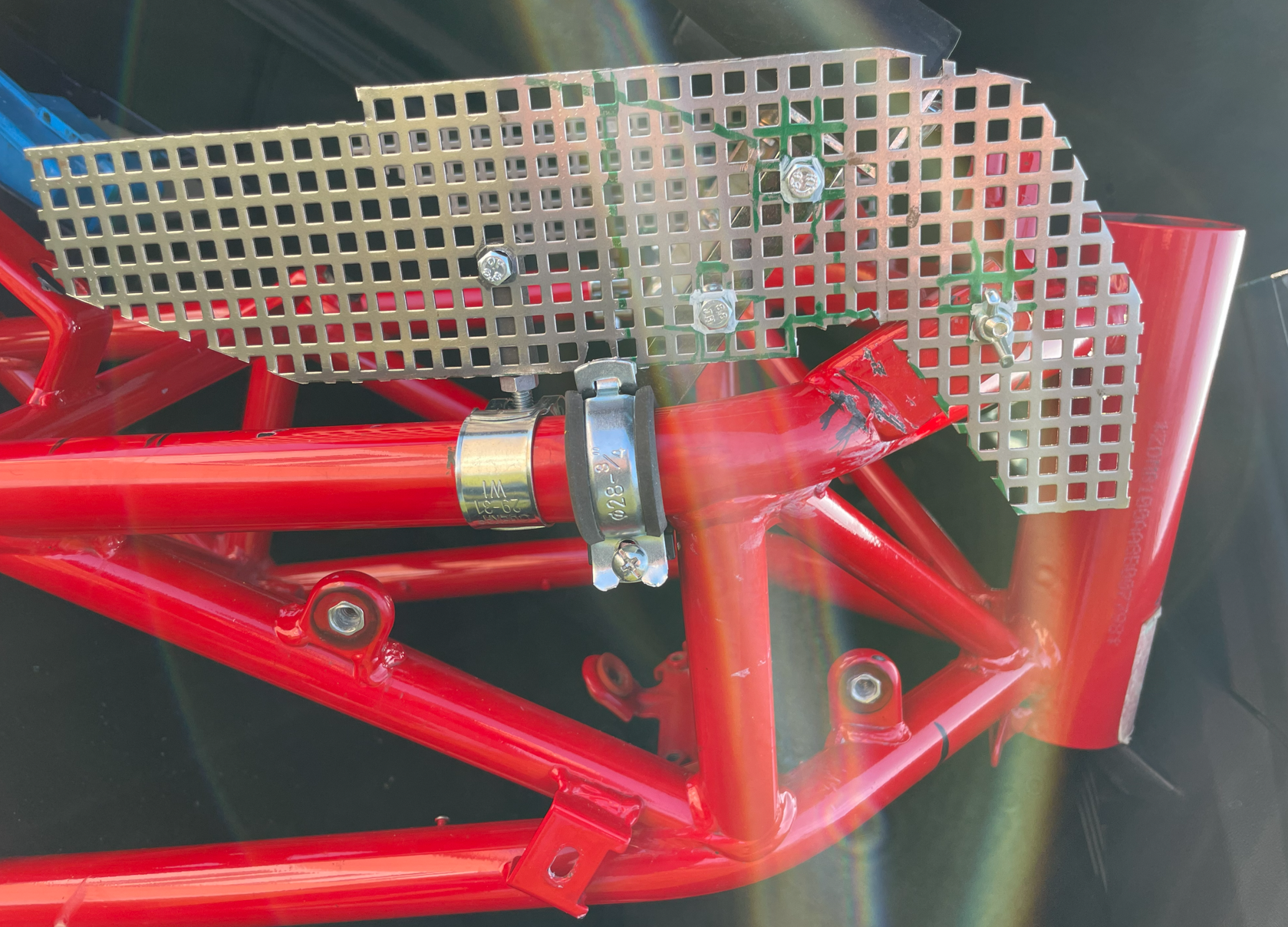

Die Schrauben unter der grünen Linie verschwinden unterm Tank...

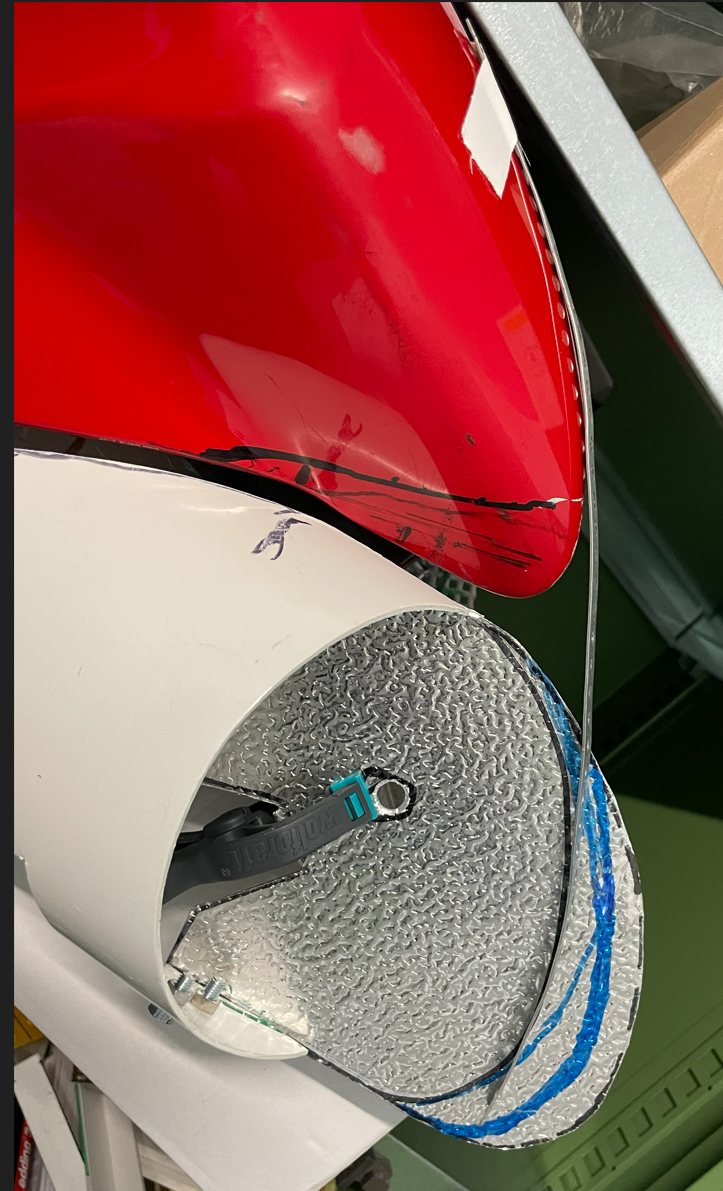

Das innenliegende Blech ist so geformt/gekantet daß die Luft unter den Tank in Richtung stehendem Zylinder geleitet wird....

Natürlich wird dann  durch "lochfreies Material" ersetzt...

Die Schrauben am unteren Ende (grüne Ringe) reichen tief hinter die Rahmenaussenseite und somit aus dem Sichtbereich...

Schablone fertig, dank Folie und Transparenz Rechts wie Links verwendbar....

Der Lotstrich ist wichtig:

Das 150er Rohr ist ja vorne am Lufteinlass voller Durchmesser (also lichte Weite 150mm); das hintere Ende wird dann "Richtung Fahrzeugmitte geklappt"...

Würde nicht funktionieren wenn die Schablone  zur Formenübertragung beliebig und nicht lotrecht auf dem Rohr liegt...

Alle Schrauben unsichtbar, schöner schlanker Tankanschluß...

Feinabstimmung wie Gitterneigung ;Form der Einlaßöffnung  usw. dann mit Tank am Rahmen ...

Edited May 5 by Glückspilz
